Лебідка важільна барабанна з ручним приводом

Лебідка важільна барабанна призначена для підтягування та переміщення вантажу тросом, який намотується на барабан. Зусилля від ручки передається через зубчастий механізм, тож вантаж можна пересувати поступово, стежачи за його положенням. Під час вибору враховують не лише масу: тертя, нахил поверхні та перешкоди на шляху збільшують потрібне тягове зусилля. Самої ваги вантажу недостатньо, щоб правильно підібрати лебідку.

Як влаштована лебідка

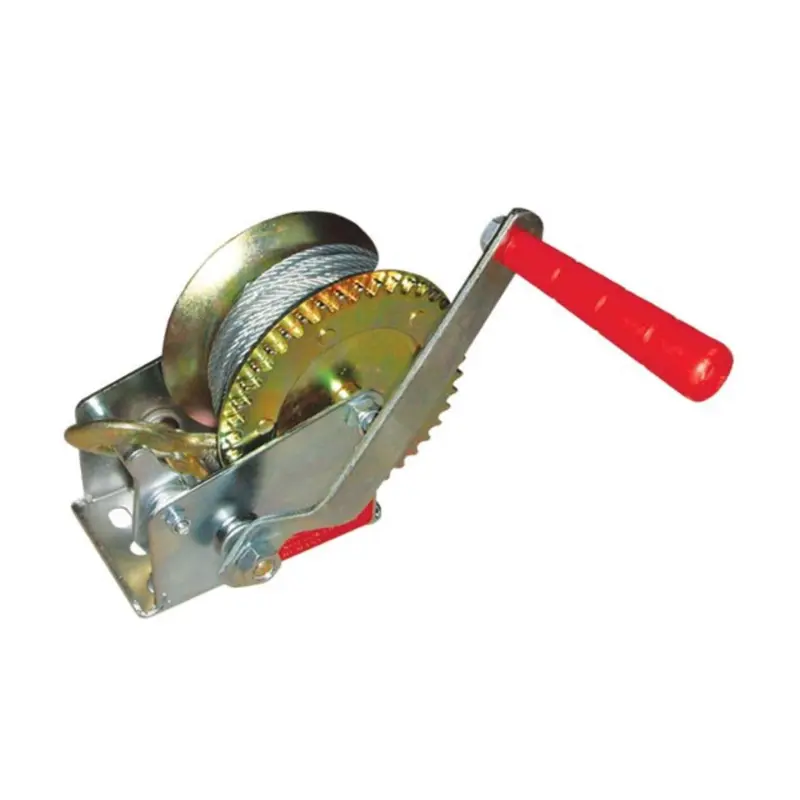

На відкритій основі встановлені барабан із тросом, зубчасте колесо та приводна ручка з червоною частиною для хвату. В основі є отвори для кріплення. Бічні щоки барабана обмежують намотування по ширині, а відкритий механізм зручно оглядати під час перевірки. Трос має лягати рівними витками: перехрещення та затискання між шарами ускладнюють розмотування й спричиняють пошкодження під натягом.

Перед роботою перевіряють зубці, фіксатор і з'єднання ручки з приводом. Проскакування механізму, неповне зачеплення, ривки або значний люфт потребують з'ясування причини. На тросі небезпечні обірвані дротини, заломи, сплющені ділянки та корозія. Те, що порожній барабан легко обертається, ще не свідчить про справність: зношене зачеплення чи ослаблене кріплення можуть проявитися лише під навантаженням.

Перевірка сумісності з місцем монтажу

Якщо лебідку беруть замість старої, порівнюють габарити основи, відстані між отворами та їхній діаметр. Важливі також висота барабана, напрямок виходу троса й простір для повного оберту ручки. Переконайтеся, що трос не тертиметься об край майданчика. Зміщена лінія тяги змушує витки збиратися біля однієї щоки, а невідповідне кріплення створює перекіс і додаткове навантаження на основу.

Допустиме тягове зусилля, довжину та діаметр троса звіряють із паспортом і маркуванням конкретної лебідки. Окремо перевіряють спосіб з'єднання з вантажем та вимоги до закріплення троса на барабані. Для вертикального підіймання потрібне пряме підтвердження виробника щодо такого застосування та відповідного утримання вантажу. Наявність зубчастого колеса сама по собі не визначає можливість використання лебідки як підіймального пристрою.

Установлення та перший запуск

Демонтаж починають після повного зняття натягу троса й незалежного закріплення вантажу. Опорний майданчик очищають, оглядають на тріщини, вигини та розбиті отвори. Лебідку встановлюють на міцну основу й закріплюють відповідними болтами, дотримуючись вимог виробника до затягування. Одночасно перевіряють гайки, шайби, напрямні троса та місця приєднання вантажу. Пошкоджені кріпильні деталі замінюють, щоб вони не стали слабкою ланкою після монтажу.

Спочатку без навантаження перевіряють хід ручки, зачеплення фіксатора й вільне проходження троса. Намотування ведуть рівномірно, не допускаючи скупчення витків з одного боку; руки тримають подалі від барабана та зубців. Під час пробної тяги в межах дозволеного навантаження стежать за основою і кріпленнями. Якщо корпус зміщується, механізм проскакує або майданчик деформується, роботу припиняють до усунення причини. Навантаження прикладають плавно: різкі ривки перевантажують трос, передачу та точки кріплення.
