Набір прокладок двигуна мотоблока 170F (6,5/7Hp) AMG

Набір прокладок двигуна мотоблока 170F (6,5/7Hp) AMG потрібен для відновлення герметичності рознімних з’єднань під час ремонту мотора. Прокладки ущільнюють дрібні нерівності між прилеглими поверхнями: у стиках картера утримують оливу, а між головкою та циліндром перешкоджають прориву газів. Після розбирання старе ущільнення нерідко залишається на обох поверхнях або рветься, тож для складання потрібна нова прокладка відповідної форми.

Що входить до набору

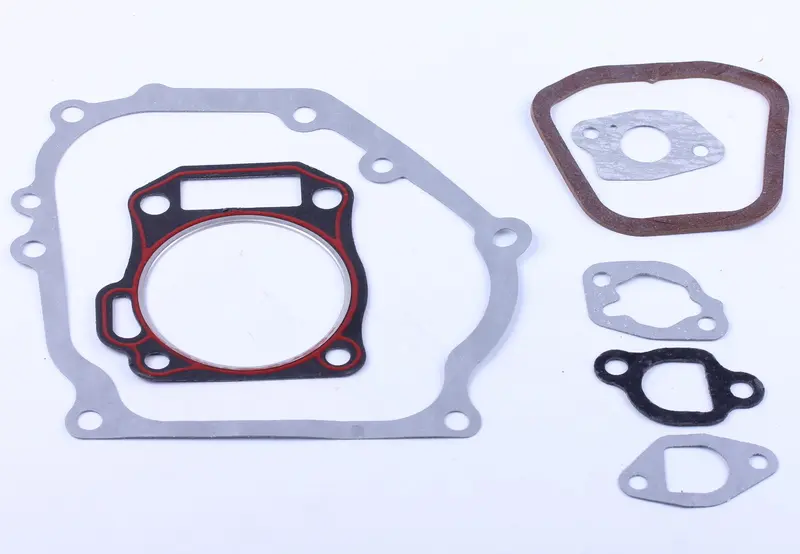

Набір містить сім окремих прокладок: велику контурну прокладку кришки картера, прокладку головки циліндра з великим круглим отвором, рамкову прокладку клапанної кришки та чотири малі фланцеві прокладки. Кожна має власний зовнішній контур і розташування отворів. У прокладки головки центральний отвір має окреме обрамлення. Малі ущільнення відрізняються формою проходів, тому наявність двох отворів для кріплення ще не означає, що одну прокладку можна поставити замість іншої.

Ознаки пошкодження

Оливні сліди вздовж стику, повторне зволоження очищеної кришки та сліди виходу газів дають підставу перевірити ущільнення. Прокладку замінюють, якщо вона порвана, має зім’яті краї або прогорілі ділянки. Зважайте й на причину несправності: витік може з’явитися через викривлену кришку, пошкоджену площину чи послаблені болти. Заміна самої прокладки не усуне дефект поверхні, до якої вона притискається.

Як перевірити відповідність

Звірте позначення двигуна з маркуванням на моторі. Далі прикладіть потрібну прокладку до знятої деталі та перевірте її відповідність посадковій площині. Мають збігатися зовнішня форма, розмір центрального отвору, відстані між отворами кріплення, вирізи й проходи каналів. Перевірте також потрібну товщину ущільнення: від неї залежить взаємне положення деталей після складання. Якщо стара прокладка розсипалася або розтягнулася під час зняття, звіряйтеся насамперед із геометрією з’єднання.

Прокладка має лягати вільно, без натягування та примусового зміщення отворів. Її край не повинен заходити в передбачені проходи. Підрізання невідповідного ущільнення чи пробивання нових отворів може залишити недостатню площу притискання. Помилка у формі проходу здатна обмежити рух газу, а неправильний контур — спричинити негерметичність навіть після рівномірного затягування болтів.

Підготовка та складання

Заміну виконуйте на охололому двигуні. Знявши кришку або головку, обережно приберіть залишки старої прокладки. Не дряпайте площину й не допускайте, щоб уламки потрапили всередину двигуна. Очистьте поверхні, перевірте краї отворів і каналів, огляньте різьбу, болти та шайби. Пошкоджене кріплення варто замінити під час цього ж ремонту. Розмістіть нову прокладку правильною стороною та перевірте, чи вона не зсунулася, коли деталі стали на місце.

Герметик використовуйте лише там, де його передбачає інструкція двигуна: зайва кількість може потрапити в канали. Болти затягуйте поступово й рівномірно, за послідовністю та з моментом, зазначеними в керівництві. Не залишайте стару прокладку під новою і не компенсуйте протікання надмірним затягуванням — так можна викривити кришку або зірвати різьбу. Після складання та пробного запуску перевірте герметичність стиків. Повторна поява оливи потребує з’ясування причини, а не лише додаткового підтягування кріплення.
