Трос зчеплення мотоблока 156F (4Hp), L-960mm, AMG

Трос зчеплення для мотоблока 156F (4Hp) передає зусилля від ручного важеля до механізму керування зчепленням. Вільний рух троса та правильний натяг потрібні, щоб механізм чітко реагував на переміщення руків’я. Позначення довжини — L-960mm, тобто 960 мм. Для підбору звіряють також обидва кінцеві кріплення: вони мають відповідати важелю та місцю приєднання до приводу зчеплення.

Будова троса

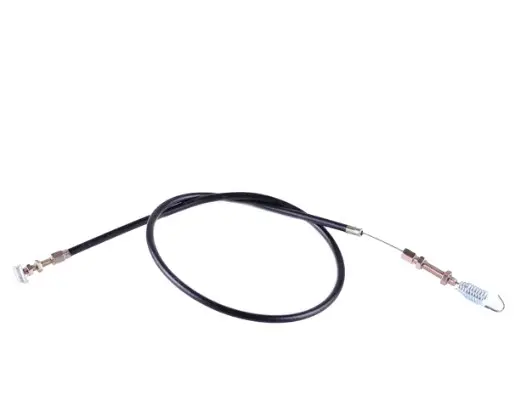

Деталь має чорну гнучку оболонку та кінцеві частини. З одного боку розташовані пружина з гачком і різьбова ділянка з гайками. Оболонка спрямовує внутрішній трос від руків’я до механізму, а сам трос переміщується в ній і передає тягове зусилля. Кінці оболонки повинні щільно триматися в упорах. Якщо оболонка зміщується під час натискання на важіль, частина його ходу витрачається на це зміщення, а налаштування стає нестабільним.

Ознаки зношення

Трос варто перевірити, коли важіль рухається важко, заїдає або повертається ривками. Ще одна причина огляду — натяг доводиться часто регулювати повторно. Біля виходів з оболонки шукають обірвані дротини, заломи та пошкодження наконечників. Крізь тріщини оболонки всередину легше потрапляють бруд і волога, а різкий перегин заважає вільному руху. Розпушений трос або пошкоджену оболонку потрібно замінити: додаткове натягування не виправляє механічного пошкодження.

Як перевірити відповідність

Порівняйте нову деталь зі знятим тросом. Окремо звірте довжину оболонки, загальну довжину та вільні ділянки з обох боків. Вимірювання мають починатися й закінчуватися в однакових точках обох деталей. Далі перевірте форму наконечників, їх посадку в упорах, різьбове з’єднання та спосіб кріплення пружини. Гачок повинен підходити до відповідного отвору, а кінець біля руків’я — ставати у важіль без його перероблення.

Врахуйте, як трос проходить уздовж мотоблока. Замала довжина може створювати постійний натяг або тягнути привід при зміні положення руків’їв. Зайва довжина утворює петлі, які зачіпають сусідні деталі. Правильно підібраний трос прокладають із плавними вигинами та запасом для передбачених переміщень органів керування. Самого збігу позначення двигуна недостатньо: кріплення, довжина й потрібний хід приводу також мають відповідати знятій деталі.

Заміна та регулювання

Працюють із заглушеним двигуном, унеможлививши випадковий запуск і рух мотоблока. Спочатку запам’ятовують шлях троса та розташування його кріплень. Потім послаблюють регулювання, від’єднують кінці й виймають оболонку з тримачів. Поки трос знятий, оглядають упори, отвір під гачок, важіль і його шарнір. Зношені кріплення та пошкоджені тримачі доцільно замінити одночасно: люфт або заїдання цих деталей впливатиме й на роботу нового троса.

Нову деталь укладають штатним шляхом, не допускаючи контакту з гарячими чи рухомими частинами. Наконечники закріплюють, оболонку повністю встановлюють в упори, а вільний хід налаштовують за інструкцією мотоблока. Після фіксації регулювання гайками кілька разів переміщують важіль: трос має рухатися без заїдань, оболонка — залишатися на місці. Якщо руків’я регулюються, перевіряють натяг у передбачених положеннях. Надмірний натяг або завелика слабина заважають повному ввімкненню чи вимкненню зчеплення. До перевірки роботи переходять після усунення заїдань і завершення налаштування.
