Трос спідометра Honda DIO ZX AF35 (диск) AMG

Трос спідометра Honda DIO ZX AF35 (диск) AMG передає обертання від механічного приводу біля колеса до спідометра. Він забезпечує зв’язок, потрібний для показу швидкості, а за механічного приводу лічильника пробігу — і для обліку пройденої відстані. Позначення «диск» потрібно враховувати під час добору: порівнюйте трос зі знятою деталлю та приводом, який стоїть на скутері.

Будова та ознаки несправності

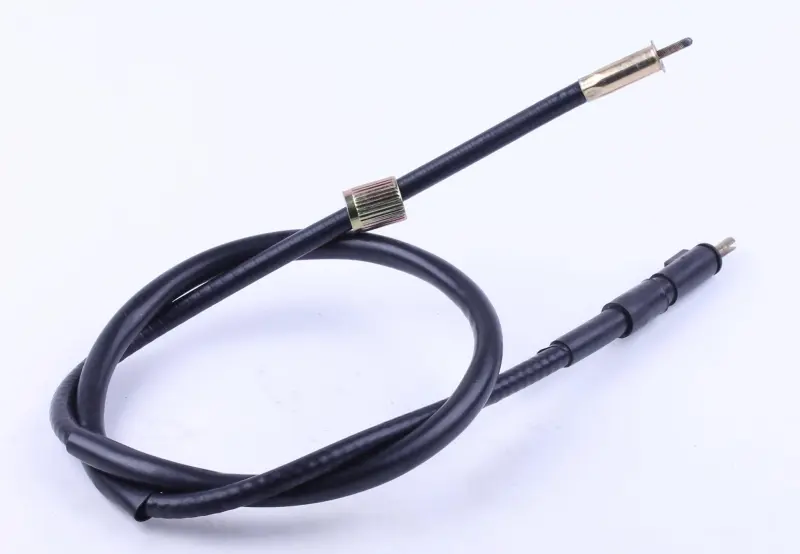

Гнучкий трос має чорну зовнішню оболонку та приєднувальні наконечники на кінцях. З одного боку розташована накидна гайка з рифленою поверхнею, з іншого — видовжене чорне закінчення. Внутрішній вал передає обертання, а оболонка задає шлях його прокладання. Для правильного приєднання повинні підходити обидва кінці, тому перевіряти лише гайку або лише нижній наконечник недостатньо.

Трос варто оглянути, якщо стрілка під час руху залишається на місці, смикається або вздовж оболонки з’являється сторонній шум. Причиною можуть бути обрив вала, заїдання чи зношення його кінця. Надломи, тріщини оболонки та пошкоджені кріплення також свідчать про потребу заміни. Водночас відсутність показів може спричиняти привід біля колеса або сам спідометр: перевірка з’єднань допоможе з’ясувати, чи справді несправний трос.

Як перевірити відповідність

Зіставте загальну довжину, довжину оболонки та ділянок внутрішнього вала, що виступають з неї. Окремо перевірте форму й розміри приводних кінців, посадку наконечників, різьбу накидної гайки та кріплення з протилежного боку. Наконечники мають заходити у відповідні гнізда без доробок і надійно утримуватися штатними фіксаторами. Якщо старий трос був натягнутий або лежав великими петлями, додатково перевірте потрібний маршрут прокладання, а не орієнтуйтеся лише на його довжину.

Закороткий трос тягне за кріплення під час повороту керма та ходу підвіски. Зайва довжина змушує робити додаткові вигини, які можуть заважати рівномірному обертанню. Невідповідні приводні кінці не передаватимуть рух належним чином або пошкоджуватимуть місця з’єднання. Самого закріплення оболонки недостатньо: внутрішній вал також повинен правильно входити в обидва гнізда.

Що врахувати під час заміни

Перш ніж знімати трос, запам’ятайте його положення та місця проходження через напрямні. Звільніть кріплення, від’єднайте кінці й вийміть деталь без сильного натягування оболонки. Огляньте гнізда на приводі та спідометрі, різьбу, скоби й ущільнення, якщо вони передбачені конструкцією. Пошкоджені ущільнення та фіксатори доцільно замінити разом із тросом. Якщо зношене саме гніздо приводу, встановлення нового троса не усуне цю несправність.

Прокладіть трос штатним шляхом, без заломів і перекручування, подалі від гарячих та рухомих деталей. Сумістіть приводні кінці з гніздами; не намагайтеся затягуванням кріплення силоміць посадити наконечник. Після приєднання поверніть кермо в обидва боки: оболонка має залишатися вільною від натягу й затискання. Завершіть перевірку короткою поїздкою на малій швидкості. Стрілка повинна рухатися плавно, а з боку троса не має з’являтися сторонній шум.
