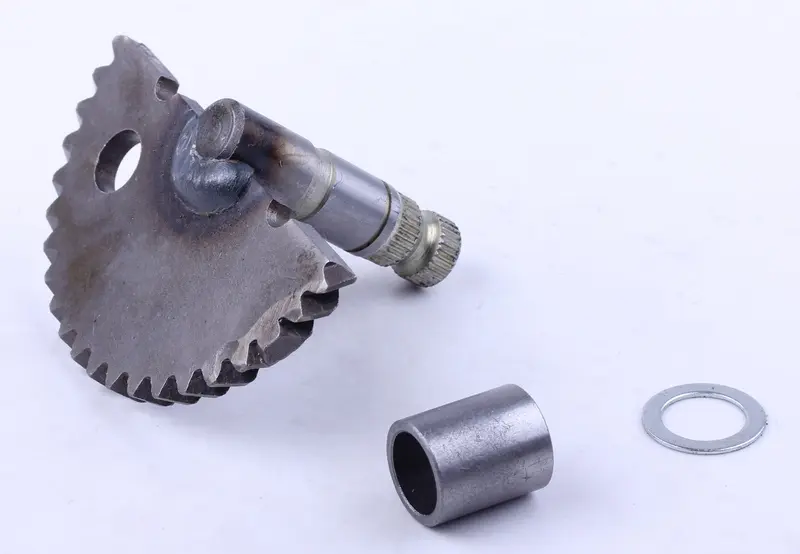

Сектор кікстартера (півмісяць) Honda DIO з втулкою AMG

Сектор кікстартера (півмісяць) Honda DIO з втулкою AMG працює в механізмі ножного запуску скутера. Натискання на важіль повертає вал із зубчастим сектором, а той через сполучену шестерню передає зусилля пусковому приводу. Коли зачеплення справне, рух важеля прокручує двигун без проскакування та заклинювання.

Конструкція та ознаки зношення

Деталь складається з вала й сектора із зубцями, розташованими по дузі. Зовнішній кінець вала має шліци для встановлення важеля кікстартера. До комплекту входить втулка, яка підтримує вал у місці посадки. Від стану цієї опори залежить не лише легкість обертання, а й правильне положення сектора відносно шестерні.

Підстави для заміни півмісяця — сколоті або сильно стерті зубці, пошкоджені шліци, викривлений вал і виробіток на його опорних поверхнях. Зношення втулки часто супроводжується поперечним люфтом. Через перекіс зубці контактують нерівномірно, тому різкі повторні натискання на важіль можуть прискорити руйнування зачеплення.

Механізм варто оглянути, якщо важіль проскакує під ногою, заїдає або рухається ривками. Водночас погане повернення важеля може бути пов’язане з пружиною, а вільний хід — із пошкодженням шліців чи ослабленим кріпленням. Перевіряйте причину несправності до заміни: новий сектор не прибере люфт, якщо розбите посадочне місце в кришці.

Як підібрати деталь

Порівняйте півмісяць зі знятою деталлю. Перевірте довжину вала, діаметри та розташування посадочних ділянок, форму сектора, кількість і профіль зубців. Шліци на кінці вала мають відповідати важелю. Спроба компенсувати невідповідну посадку надмірним затягуванням кріплення може пошкодити важіль і не забезпечить надійного передавання зусилля.

У втулки звірте довжину, внутрішній та зовнішній діаметри. Також порівняйте розміщення упорів і місць фіксації, якщо вони є у вашому механізмі. Від цих ділянок залежить хід сектора та його положення в зачепленні. Подібний контур деталі ще не означає правильної посадки: замала свобода обертання спричиняє заїдання, а завеликий зазор залишає люфт.

На що зважати під час заміни

Перш ніж розбирати механізм, зафіксуйте положення сектора, зачепів поворотної пружини, шайб і фіксаторів. Очистьте місце встановлення від забруднень та старого мастила. Огляньте опору в кришці, зубці сполученої шестерні та шліци важеля. Деталі з пошкодженими поверхнями варто замінити разом із сектором, інакше вони створюватимуть ударні навантаження на нове зачеплення.

Втулку та вал установлюйте без перекосу. Поверніть пружину й кріплення в належне положення відповідно до будови свого механізму. Змащуйте лише передбачені для цього поверхні; мастило не повинно потрапляти на ремінь і шківи. Якщо кришка не стає на місце вільно, перевірте складання, а не притягуйте її болтами через опір.

Після встановлення плавно натисніть на важіль і перевірте повернення. Рух має бути без заклинювання, а після відпускання механізм повинен виходити із зачеплення. Проскакування, скрегіт чи надмірно тугий хід потребують повторного огляду. Силові спроби запуску за таких ознак можуть пошкодити зубці та посадочне місце вала.
