Датчик рівня пального Honda DIO AMG

Датчик рівня пального Honda DIO AMG передає на покажчик приладової панелі інформацію про залишок бензину в баку. Поплавець підіймається й опускається разом із пальним, а важіль передає цей рух чутливому механізму. Справний датчик допомагає оцінювати наповнення бака та вчасно планувати заправлення за показаннями приладу.

Будова та ознаки несправності

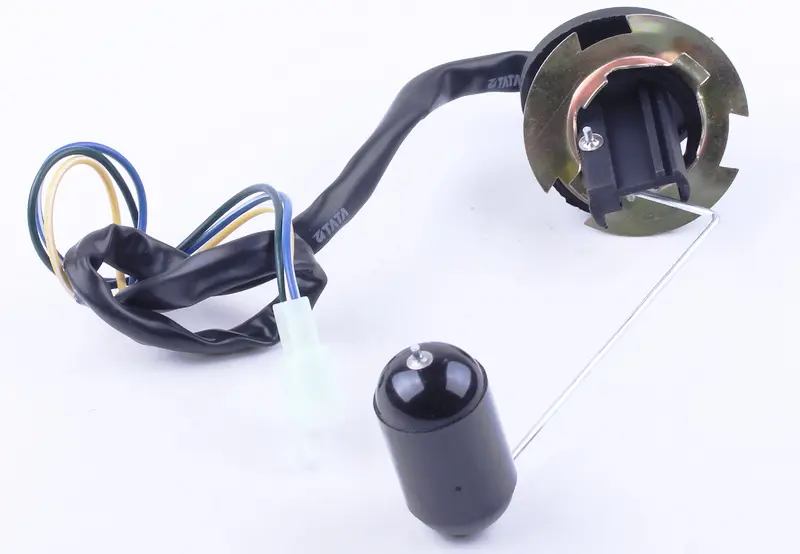

Конструкція складається з поплавця на довгому вигнутому важелі, круглого посадкового фланця з вирізами та проводки з роз’ємом. Поплавець розташовується всередині бака, фланець утримує механізм у посадковому отворі, а проводка забезпечує зв’язок із покажчиком. Вигин важеля задає шлях руху поплавця. Для правильних показань він має вільно проходити весь робочий діапазон, не торкаючись стінок бака.

Датчик варто перевірити, якщо стрілка не змінює положення після заправлення, різко стрибає або постійно показує неправильний залишок. Причиною буває заїдання важеля, пошкодження поплавця, зношення контактної частини чи обрив проводу. Водночас такі прояви можливі через окислення контактів роз’єму або несправний покажчик. Тому спочатку перевіряють з’єднання й визначають джерело збою, щоб заміна справді усунула проблему.

Як підібрати датчик

Зіставте зі знятою деталлю розміри й форму посадкового фланця, розміщення вирізів та спосіб фіксації. Далі порівняйте довжину і вигин важеля, положення поплавця відносно фланця та межі його переміщення. Якщо кріплення підходить, але геометрія важеля відрізняється, поплавець може впиратися в бак. Через обмежений хід покажчик помилятиметься або не доходитиме до позначки повного чи порожнього бака.

Перевірте форму роз’єму, кількість і розташування контактів, довжину проводів та можливість укласти їх штатним шляхом. Однаковий колір проводів не є достатньою ознакою правильного підключення. Електричні характеристики датчика також мають відповідати покажчику рівня пального. Їх звіряють із документацією техніки або справною штатною деталлю: сам збіг роз’єму ще не означає, що прилад відображатиме рівень правильно.

Заміна та перевірка

До роботи беруться після охолодження техніки, з вимкненим запалюванням, подалі від полум’я та джерел іскор. Кількість бензину в баку має дозволяти відкрити посадкове місце без розливання. Ділянку навколо фланця очищають, від’єднують роз’єм і звільняють кріплення. Виймаючи датчик, обережно проводять важіль із поплавцем крізь отвір, не згинаючи його. Положення фланця та прокладання проводки зручно позначити до розбирання.

Разом із датчиком перевіряють ущільнення та поверхню бака, до якої воно прилягає. Якщо ущільнення затверділо, має надриви або втратило форму, його замінюють. Забруднення на посадковій поверхні прибирають, щоб вони не заважали герметичному з’єднанню. Датчик ставлять у штатному положенні, не підгинаючи важіль для суміщення кріплення. Проводку розміщують без натягу й затискання, а роз’єм надійно фіксують.

Після складання перевіряють, чи немає підтікання біля посадкового місця, та зіставляють показання приладу з відомою кількістю пального. Неправильно підібраний датчик здатен показувати залишок, якого насправді немає, або залишати стрілку біля однієї позначки. Вільний рух поплавця, відповідне підключення та щільне встановлення фланця потрібні для коректної роботи всієї індикації рівня.
