Реле зарядки Suzuki AD50 AMG

Реле зарядки Suzuki AD50 AMG працює в системі заряджання акумулятора скутера. Воно регулює напругу, що надходить від генератора, забезпечуючи поповнення заряду під час роботи двигуна. Коли регулятор виходить з ладу, акумулятор може недоотримувати заряд або зазнавати впливу надмірної напруги. Тому для заміни потрібно звірити не лише кріплення, а й підключення контактів.

Будова та маркування

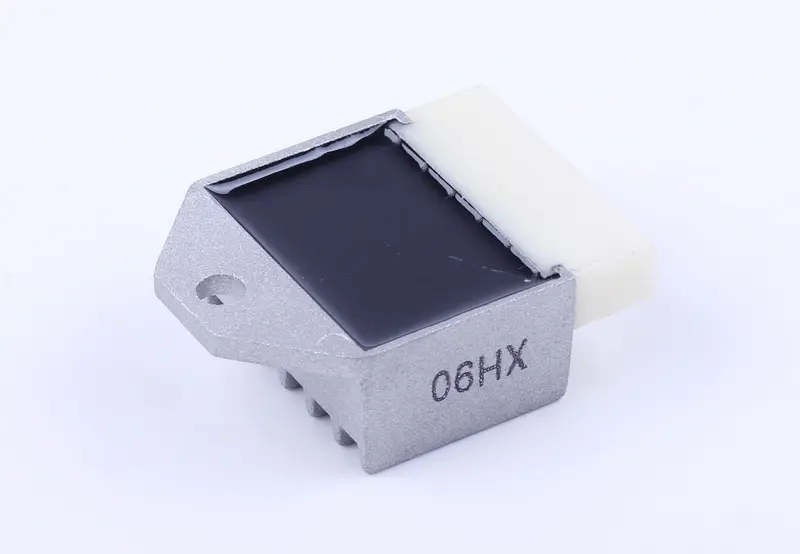

Корпус має виступні ребра та кріпильне вушко з отвором. Збоку розташований світлий роз’єм, а відкрита частина корпусу заповнена чорним складом. На бічній поверхні нанесено позначення 06HX. Порівнюючи реле зі знятою деталлю, використовуйте цей напис як додатковий орієнтир разом із формою корпусу, розміщенням контактів і кріплення.

Перевірте, чи достатньо місця на штатному майданчику та чи дістає колодка проводки до роз’єму без натягування. Під час роботи регулятор нагрівається, тому навколо нього має залишатися простір для відведення тепла. Не закривайте ребра джгутами або додатковими накладками й не переносіть реле в тісне місце без урахування охолодження.

Ознаки несправності

Систему заряджання варто перевірити, якщо акумулятор постійно розряджається після поїздок, яскравість світла стає нестабільною або часто перегорають лампи. Надмірну зарядку іноді супроводжують нагрівання батареї та помітна втрата електроліту в акумуляторі, який обслуговується. Проте жодна з цих ознак окремо не підтверджує несправність реле: причиною можуть бути погані контакти, пошкоджена проводка або зношена батарея.

Спочатку перевіряють клеми акумулятора, з’єднання маси та колодку регулятора. Далі вимірюють напругу на батареї за вимкненого й запущеного двигуна та порівнюють її з вимогами сервісної документації скутера. Потемніння контактів, оплавлення колодки й ненадійне з’єднання потрібно усунути разом із заміною реле, щоб нова деталь не працювала з тією самою несправною проводкою.

Як підібрати заміну

• Зіставте форму роз’єму, його напрямні та засувку.
• Перевірте кількість, розташування й призначення контактів за схемою проводки.
• Порівняйте положення кріпильного отвору та розміри знятого корпусу.
• Звірте позначення старого регулятора з вимогами системи заряджання.

Однаковий зовнішній вигляд не означає однакового підключення. Навіть якщо колодка підходить за формою, призначення її виводів потрібно перевірити; колір проводів не замінює схему. Невдалий підбір може спричинити відсутність зарядки, перегрів проводки або пошкодження підключених приладів. Не вставляйте роз’єм силоміць і не переробляйте його лише заради збігу форми.

Встановлення та контроль

Вимкніть запалювання та від’єднайте мінусову клему акумулятора. Звільніть засувку колодки, від’єднайте її, не тягнучи за проводи, і зніміть старе реле. Очистьте місце кріплення, огляньте сусідній джгут та перевірте надійність клем. Пошкоджену колодку або ослаблені контакти слід замінити чи відновити до підключення нової деталі.

Закріпіть регулятор на штатному місці, зафіксуйте колодку й прокладіть проводку так, щоб вона не торкалася гарячих або рухомих частин. Після під’єднання акумулятора перевірте заряджання на режимах, передбачених сервісною документацією, зокрема з увімкненим освітленням. Стабільність напруги та відсутність перегріву контактів допоможуть оцінити результат заміни.
