Трос спідометра Suzuki AD50 (барабан) AMG

Трос спідометра Suzuki AD50 (барабан) AMG передає обертання від механічного приводу до приладу, що показує швидкість руху. Його встановлюють замість обірваного троса або троса, який заїдає чи має пошкоджену оболонку. Позначення «барабан» враховують під час добору для варіанта техніки з барабанним гальмом. Водночас кріплення та кінці троса потрібно звірити зі знятою деталлю й приводом спідометра.

Як передається обертання

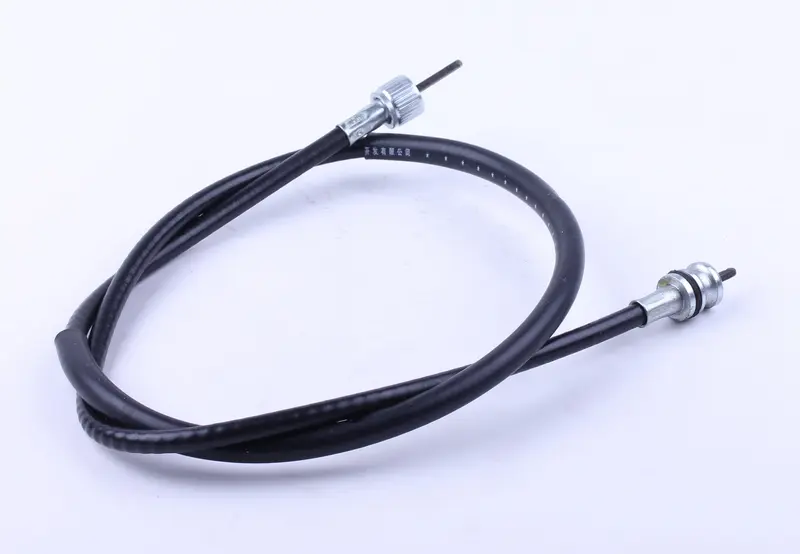

Усередині гнучкої зовнішньої оболонки обертається осердя, кінці якого входять у відповідні гнізда приводу та приладу. Така будова дає змогу прокласти трос за передбаченим маршрутом із плавними вигинами. Оболонка чорна, на обох кінцях є наконечники, а один із них має рифлену з’єднувальну гайку. Під час монтажу потрібно окремо перевірити посадку осердя та закріпити оболонку: навіть затягнута гайка не забезпечить передачу обертання, якщо кінець не потрапив у гніздо.

Ознаки несправності

Трос перевіряють, коли стрілка спідометра смикається, час від часу падає до нуля або зовсім не реагує на рух. Шурхіт чи скрип уздовж троса може вказувати на утруднене обертання осердя. До типових причин заміни належать обрив, зношення кінців, заломи оболонки та тріщини, крізь які проникають вода й бруд. Проте схожі прояви дає несправний привід або сам спідометр. Огляньте також їхні з’єднання: якщо гніздо вже зношене, новий трос не усуне причину перебоїв.

Добір за знятою деталлю

Порівняйте загальну довжину, форму обох наконечників, спосіб кріплення та довжину виступання кінців осердя. У з’єднанні з гайкою має збігатися різьба. Наконечники повинні ставати на місце без підпилювання чи примусового згинання. Закороткий трос натягуватиметься під час повороту керма або переміщення підвіски. Надмірна довжина ускладнить прокладання й може утворити петлю з крутим перегином. Якщо попередній трос проходив невдало, перевірте його маршрут за напрямними та точками кріплення на техніці.

Особливості заміни

Перш ніж знімати старий трос, запам’ятайте, де він проходить і чим закріплений. Очистьте місця приєднання, звільніть фіксатори та від’єднайте обидва кінці. Не тягніть за оболонку, поки наконечники залишаються закріпленими. Перевірте гнізда, різьбу, напрямні й наявні ущільнення. Пошкоджені фіксатори та ущільнення доцільно замінити разом із тросом: вони утримують його на маршруті й допомагають захистити з’єднання від бруду.

Прокладіть новий трос плавними дугами, без перекручування, притискання та контакту з гарячими поверхнями чи рухомими деталями. Сумістіть кінці осердя з посадковими гніздами, а вже потім закріплюйте наконечники. Якщо наконечник не сідає, перевірте суміщення; не намагайтеся підтягнути його гайкою через опір. Це може пошкодити кріплення або кінець осердя. Потребу в змащуванні визначають за вимогами до троса та приводу, без довільного заповнення оболонки мастилом.

Після встановлення поверніть кермо в обидва боки. Трос має залишатися в напрямних, не натягуватися й не затискатися між деталями. Під час перевірки спідометра стежте за плавністю показань і відсутністю сторонніх звуків. Якщо стрілка далі смикається, ще раз перевірте посадку кінців та стан приводу. Невідповідні наконечники й різкі перегини спричиняють проковзування, заїдання та передчасний обрив осердя.
