Трос спідометра Yamaha JOG 50 (барабан) AMG

Трос спідометра Yamaha JOG 50 (барабан) AMG передає обертання від приводу біля колеса до механічного спідометра. Завдяки цьому прилад показує швидкість, а за наявності механічного лічильника також обліковує пробіг. Позначення «барабан» враховують під час добору до відповідного варіанта гальмівного вузла. Далі потрібно порівняти приєднання троса з деталлю, знятою зі скутера.

Будова та ознаки зношення

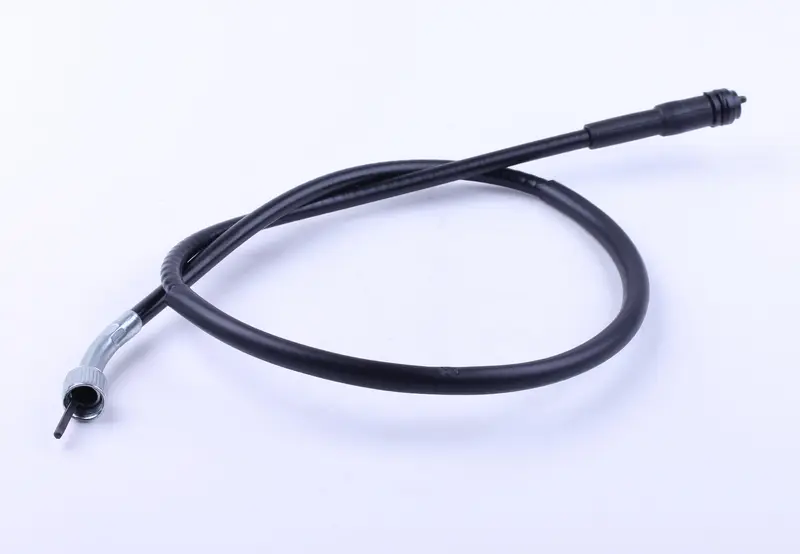

Гнучка частина має чорну зовнішню оболонку. Один кінець оснащений вигнутим наконечником із накидною гайкою, інший — видовженим чорним наконечником. Усередині оболонки обертається осердя, яке з’єднує привод із приладом. Плавні вигини дають йому змогу вільно рухатися, а заломи створюють опір. Крізь пошкоджену оболонку всередину можуть потрапляти вода та бруд.

Трос варто перевірити, якщо стрілка сіпається, показання час від часу зникають або вздовж його прокладання чути шурхіт чи скрип. Обрив осердя припиняє передавання обертання. Підставою для заміни також стають тріщини оболонки, зім’яті ділянки, пошкоджені наконечники та зірвана різьба. Водночас нерухома стрілка не доводить, що винен саме трос: причиною може бути привод біля колеса або механізм спідометра.

Як перевірити відповідність

Зіставте старий і новий троси за загальною довжиною, довжиною оболонки, формою обох наконечників і способом кріплення. Перевірте різьбове з’єднання, профіль кінців осердя та відстань, на яку вони виступають з оболонки. Кінці мають входити у відповідні гнізда без підпилювання чи інших переробок. Якщо на скутері вже замінювали колесо, привод або панель приладів, особливо ретельно звірте фактичні приєднання.

Довжини повинно вистачати для штатного шляху від приводу до спідометра з урахуванням поворотів керма та ходу підвіски. Закороткий трос натягуватиметься й навантажуватиме кріплення. Задовгий доведеться укладати зайвими петлями, які можуть перегинатися або тертися об сусідні деталі. Невідповідний профіль осердя спричиняє проковзування чи заважає зібрати з’єднання. Сильніше затягування гайки цього не виправляє.

Встановлення та контроль

До розбирання запам’ятайте, як трос проходить через напрямні й тримачі. Звільніть кріплення та від’єднайте обидва кінці, не смикаючи за оболонку. Перевірте гнізда приводу й спідометра, стан різьби та чистоту місць приєднання. Зношені посадки можуть залишити проблему навіть після встановлення нового троса. Поруч огляньте тримачі та наявні ущільнення: зламані кріплення й зношені ущільнювальні деталі доцільно замінити.

Прокладіть трос штатним маршрутом із плавними вигинами, без контакту з частинами, що нагріваються або можуть перетирати оболонку. Заведіть кінці осердя у відповідні гнізда, перевірте посадку наконечників і закріпіть з’єднання. Не намагайтеся силою дотягнути гайкою наконечник, який не став на місце. Поверніть кермо в обидва боки: трос має залишатися без натягу та защемлення. Після складання перевірте показання під час короткої пробної поїздки на малій швидкості. Якщо стрілка й далі сіпається, перевірте входження кінців осердя, вигини оболонки та стан приводу.
