Статор магнето для чотиритактних скутерів і мопедів із двигунами родини GY6 об'ємом 125 та 150 см³ (152QMI, 157QMJ). Під час роботи мотора він живить бортову мережу: підзаряджає акумулятор, тримає фару, габарити, панель приладів і штатну електрику, а окрема обмотка формує напругу для системи запалювання. Схема намотування 10+1 означає, що десять котушок виробляють струм для споживачів, а одинадцята відповідає за іскроутворення.

Будова

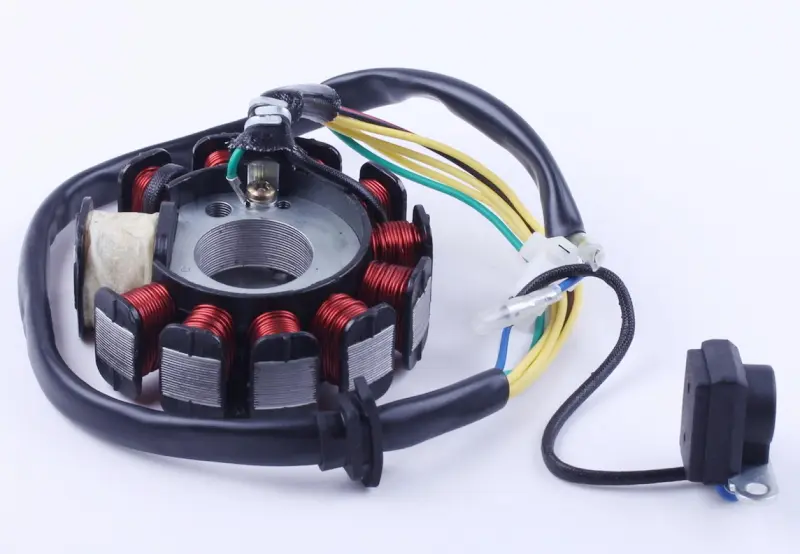

Осердя набране зі сталевих пластин, має одинадцять полюсів і центральний отвір під цапфу колінвала, по краю розміщені припливи з отворами під болти кріплення до картера. Котушки намотані мідним дротом і вкриті лаком, обмотка запалювання відрізняється перерізом дроту та характером намотування від силових котушок. На винесеному кронштейні закріплений імпульсний датчик (пікап): він зчитує мітку маховика-ротора, що обертається, і задає момент іскри. Проводка зібрана в джгут у захисному обплетенні, назовні виведені колодка роз'єму та окремі кінцеві дроти під штатну косу скутера, а датчик під'єднується власним коротким відводом із наконечником.

Сумісність і добір

Статори GY6 зовні схожі, але різняться кількістю котушок, висотою пакета обмоток, посадковими розмірами та типом роз'єму, тому деталь підбирають строго за знятою. Перед купівлею звірте:

• кількість полюсів і схему намотування — тут 10+1, на заміну потрібен такий самий варіант;
• діаметр посадкового кільця та відстань між кріпильними отворами відносно майданчика в картері;
• висоту пакета котушок, щоб обмотки не чіпляли внутрішню поверхню маховика;
• тип колодки, кількість контактів, число окремих дротів та їхнє маркування кольором;
• наявність і положення кронштейна датчика: він має потрапляти у штатні отвори й не заважати обертанню ротора.

Коли міняють статор

Причини поставити новий: акумулятор перестав заряджатися й сідає за пару поїздок, світло тьмяніє на холостих або, навпаки, часто перегорають лампи, зникає іскра на прогрітому двигуні, мотор глухне й не запускається гарячим. Прямі ознаки — потемнілий лак і запах перегріву на обмотках, оплавлена ізоляція, перетертий чи обірваний дріт у джгуті, зруйнована колодка. Обмотки перевіряють мультиметром у режимі вимірювання опору: обрив або замикання на масу означає, що котушка не відновлюється. Імпульсний датчик перевіряють окремо — у разі його відмови зникає іскра, хоча заряджання акумулятора може лишатися в нормі.

Встановлення

Роботу ведуть з лівого боку двигуна: знімають захисну кришку, стопорять і відкручують гайку маховика, знімачем стягують ротор, далі викручують болти статора й роз'єднують колодку. Новий статор ставлять на очищену посадкову поверхню, дроти вкладають штатною трасою й фіксують хомутами, щоб джгут не потрапив під маховик і не тертися об картер. Перед складанням оглядають внутрішню поверхню ротора та його магніти, стан гумового проходу дроту в кришці, затягують гайку маховика, а після запуску контролюють напругу на клемах акумулятора на середніх обертах.

Переваги

• десять силових котушок дають запас по струму: заряджання тримається стабільніше з увімкненим світлом і додатковими споживачами;
• окрема обмотка запалювання розвантажує силову частину, тому іскра не просідає під навантаженням на електрику;
• імпульсний датчик іде разом зі статором на кронштейні — за один раз оновлюються обидва елементи, без підгонки положення датчика;
• джгут у захисному обплетенні менше потерпає від вібрації, перетирання об картер і бризок мастила.

Такий статор беруть під час ремонту електрики скутера, коли двигун перестав заряджати акумулятор або втратив іскру, а також у запас для техніки, що працює щодня. Щоб заміна пройшла без несподіванок, зніміть стару деталь, порівняйте посадкові розміри, висоту котушок і роз'єми, та заразом огляньте ротор: зношені чи ослаблені магніти швидко виведуть з ладу й новий статор.
