Заспокоювач ланцюга стартера Delta AMG, комплект із 2 напрямних для мопедів Alpha/Delta 49-125 см³

Заспокоювач ланцюга стартера Delta AMG (комплект)

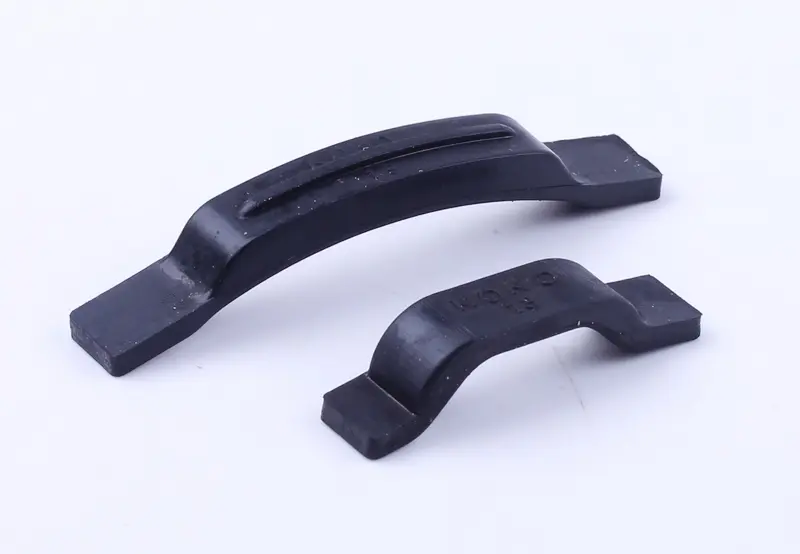

Набір із двох пружних напрямних для ланцюга електростартера китайських мопедів серій Alpha та Delta. У комплекті довга і коротка деталі: разом вони ведуть обидві вітки ланцюга між зірочкою стартера та приводом колінчастого вала, гасять биття і не дають ланцюгу стукати по картеру. Це ходовий ремонтний набір для горизонтальних двигунів робочим об'ємом від 49 до 125 см³ з електрозапуском.

Будова набору

Обидві деталі відлиті з пружного зносостійкого полімеру: матеріал тримає форму під постійним тертям ланцюга й водночас поглинає удари ланок. Довга напрямна має плавну дугу, що повторює траєкторію ланцюга на великому плечі, а коротка — компактний П-подібний профіль для другої ділянки. Робоча поверхня довгої деталі виконана з поздовжньою канавкою, тож ланцюг іде по центру й не зсувається вбік. По краях кожної напрямної сформовані пласкі опорні майданчики з виступами: ними комплект сідає у посадочні місця картера і залишається нерухомим на будь-яких обертах.

Сумісність

Набір розрахований на поширену родину китайських горизонтальних моторів мопедів і легких мотоциклів Alpha, Delta та подібних моделей робочим об'ємом 49–125 см³, зокрема типи 139FMB, 147FMH і 152FMH. Геометрія посадочних місць у цій родині уніфікована, тому ті самі напрямні підходять і до 50-кубових моторів, і до об'ємніших 110–125-кубових версій з електростартером.

Коли потрібен новий комплект

• З боку лівої кришки двигуна з'явився металевий тріск або деренчання, особливо на холостому ходу.
• На старих напрямних помітні пропили, сходинка або наскрізний знос доріжки під ланцюгом.
• Полімер задубів, втратив пружність і почав кришитися по краях чи біля опорних майданчиків.
• Розтягнувся ланцюг стартера — його міняють разом із напрямними, інакше новий ланцюг швидко пропиляє зношені деталі.
• Двигун уже розібрано для ремонту: поки ліва кришка знята, заміну роблять принагідно.

Добір і встановлення

Зніміть старі деталі й прикладіть їх до нових: звірте загальну довжину, висоту дуги, ширину доріжки під ланцюг і форму опорних майданчиків. У цій родині моторів трапляються напрямні різної довжини, тому порівняння зі знятими деталями — найнадійніший спосіб добору. Роботи виконують зі знятою лівою кришкою двигуна: старі напрямні виймають з посадочних гнізд, місця під них очищають від нагару та решток полімеру, а потім укладають нові так, щоб ланцюг ліг у канавку робочої поверхні без перекосу. Після складання колінчастий вал провертають вручну й перевіряють, що ланцюг іде рівно і ніде не зачіпає картер.

Напрямні витрачаються з пробігом разом із ланцюгом стартера, тому їх беруть у парі з ланцюгом або про запас на планове обслуговування двигуна. Вчасна заміна зношеного комплекту прибирає шум пускового приводу, знижує навантаження на зірочки та подовжує строк служби самого ланцюга.
