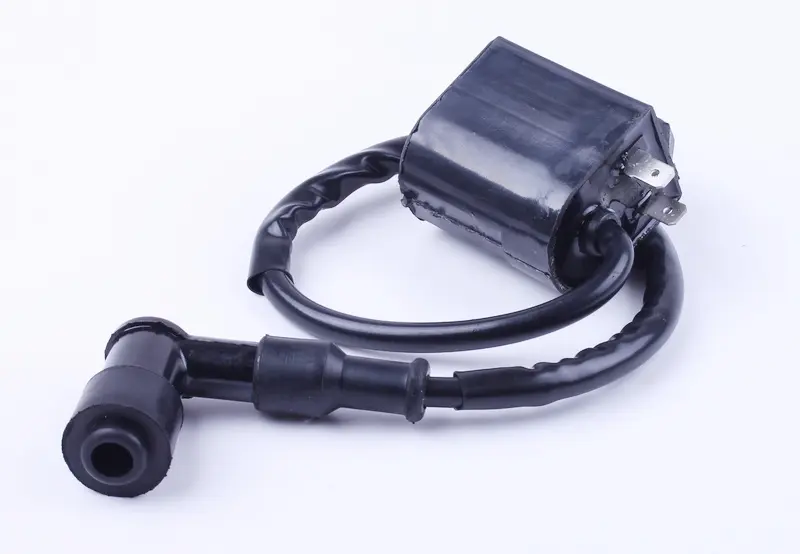

Котушка запалювання з насвічником Suzuki AD50 AMG

Котушка запалювання Suzuki AD50 з насвічником

Готовий до встановлення вузол системи запуску для скутерів Suzuki AD50 (Address 50) та споріднених моделей родини Sepia. Постачається у зборі з високовольтним проводом і вдягненим насвічником, тож під час ремонту не доведеться окремо шукати ковпачок свічки й припасовувати провід за довжиною. Завдання деталі просте й критичне: перетворити низьковольтний імпульс від генератора на високу напругу, від якої на свічці з’являється іскра.

Поки котушка справна, скутер заводиться з пів оберта й рівно тримає оберти. Щойно обмотка починає пробивати, поведінка мотора змінюється передбачувано: холодний двигун ще запускається, а прогрітий глухне й не схоплює, доки повністю не охолоне. Саме тому котушку перевіряють і міняють однією з перших, коли іскра зникла або стала кволою.

Конструкція

Корпус залитий ізоляційним компаундом — обмотки закриті від вібрації, вологи та дорожнього бруду, якого на скутері з відкритим моторним відсіком завжди вистачає. Збоку виведені пласкі клеми під штатну проводку, поруч розташоване монтажне вушко під кріпильний болт, тому деталь стає на звичне місце без переробки кронштейна. Високовольтний провід виходить із корпусу суцільним відрізком, без проміжних з’єднань, а насвічник посаджений на нього із запасом ізоляції та знімається зі свічки без зайвого зусилля.

Переваги

• Комплект «котушка + провід + насвічник» встановлюється за один захід: не треба шукати сумісний ковпачок і припасовувати високовольтний провід.
• Залитий компаундом корпус спокійно витримує вібрацію двигуна та бризки з-під колеса, тож ресурс не з’їдають вогкість і трясіння.
• Суцільний високовольтний провід обходиться без скруток і проміжних стиків — саме там зазвичай і виникає витік іскри.
• Монтажне вушко та пласкі клеми повторюють штатну схему встановлення, тому підключення виконується без перехідників і подовжувачів.

Коли час міняти

• Іскра зникла повністю або стала тонкою й жовтою замість яскравої блакитної.
• Двигун нормально пускається на холодну, але відмовляється заводитися прогрітим.
• Мотор двоїть, провалюється під час додавання газу, самочинно глухне на холостих.
• Ізоляція високовольтного проводу потріскалася, у темряві корпусом пробігають розряди й чутно характерний тріск.
• Насвічник розбовтався, втратив пружний контакт або окислився всередині.

Як підібрати та встановити

Перед покупкою зніміть стару деталь і порівняйте її з новою за трьома ознаками: форма корпусу й розташування кріпильного отвору, кількість і тип низьковольтних контактів, довжина високовольтного проводу від корпусу до свічки. У скутерів родини Suzuki Sepia та Address трапляються виконання, де комутатор об’єднаний із котушкою в одному корпусі, тому звіряння контактної групи обов’язкове — інакше проводка просто не з’єднається.

Саме встановлення забирає кілька хвилин: від’єднайте масу акумулятора, зніміть пластик над двигуном, від’єднайте клеми, викрутіть кріпильний болт, поставте новий вузол на попереднє місце та вдягніть насвічник на свічку до фіксації. Провід прокладайте штатною трасою, подалі від випускної труби й рухомих деталей, і прихопіть хомутом — перетертий або підплавлений провід убиває іскру швидше, ніж зношена обмотка. Заразом огляньте свічку: закопчена чи зі збільшеним зазором, вона зведе нанівець ефект від нової котушки.
