Фара квадратна подвійна ИЖ, МТ, ДНЕПР VDK

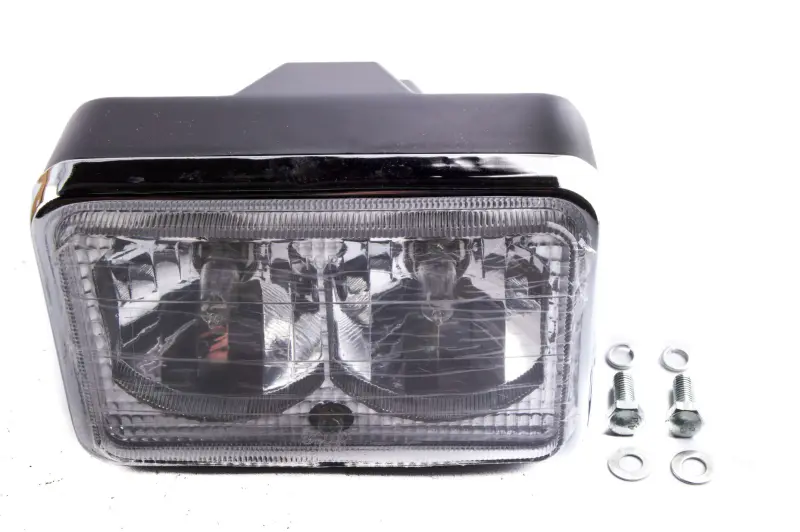

Квадратна подвійна фара для мотоциклів ИЖ, МТ, ДНЕПР освітлює дорогу попереду мотоцикла. В одному корпусі розташовано два відбивачі поруч, закриті спільним прозорим переднім розсіювачем. Корпус чорний, навколо передньої частини є блискуче обрамлення. Позначення VDK збережено в назві. Для встановлення потрібен збіг кріплень і підключення, а після монтажу — налаштування напрямку світла.

Будова та ознаки пошкодження

Передня частина має витягнуту по горизонталі форму із заокругленими кутами. Подвійне компонування варто враховувати, коли порівнюєте фару зі знятою оптикою та оцінюєте її розміщення на мотоциклі. Два відбивачі самі по собі не визначають порядок увімкнення світла. Призначення контактів і відповідність проводці перевіряють окремо, щоб усі передбачені режими працювали правильно.

Заміна фари потрібна, коли тріснув розсіювач, зламалися кріплення, пошкоджений корпус або зруйноване покриття відбивача. Каламутна передня поверхня та бруд усередині погіршують розподіл світла, а через нещільні стики може потрапляти вода. Якщо освітлення мерехтить на нерівностях чи стало слабшим, спершу перевіряють лампи, контакти та з'єднання з масою. Справний корпус не усуне несправності проводки.

Як перевірити відповідність

Зіставте ширину, висоту й глибину старої фари, місця кріплення та відстані між ними. Оцініть вільний простір за корпусом: його має вистачати для проводів і роз'ємів без перегинів та притискання до сусідніх деталей. Фара повинна ставати на кронштейни без перекосу. Спроба стягнути несумісні кріплення болтами створює зайве навантаження на опори та ускладнює регулювання світла.

Перевірте форму роз'ємів, кількість контактів, їхнє призначення та посадкові місця ламп. Напругу й допустиму потужність джерел світла узгоджують із вимогами мотоцикла та маркуванням відповідних компонентів. Покладатися лише на кольори проводів не варто, особливо якщо проводку вже ремонтували. Неправильне підключення порушує роботу режимів освітлення, а завелика потужність ламп може призвести до перегрівання патронів і проводів.

Монтаж і налаштування

Перед демонтажем вимикають живлення та запам'ятовують або позначають підключення. Підтримуючи фару, послаблюють кріплення й роз'єднують контакти, тримаючись за корпуси роз'ємів, а не за дроти. Поки оптику знято, оглядають кронштейни, різьбу кріплень, патрони та доступні ущільнення. Пошкоджені опори, окислені контакти й порушену ізоляцію потрібно привести до ладу до встановлення нової фари.

Спочатку корпус фіксують так, щоб залишалася можливість змінити його нахил. Після підключення перевіряють передбачені режими світла, а також прокладання проводів при повороті керма в обидва боки: вони не мають натягуватися чи потрапляти між рухомими деталями. Далі налаштовують напрямок пучка відповідно до вимог мотоцикла та остаточно затягують кріплення. Завищене світло засліплює зустрічних водіїв, занизьке освітлює надто коротку ділянку дороги. Якщо пучок тремтить на нерівностях, перевіряють, чи надійно тримається корпус.
