Сектор заводний (півмісяць) кікстартера 4T GY6 50 139QMB із пружиною та втулкою AMG

Сектор заводний (півмісяць) 4T GY6 50 із пружиною та втулкою

Заводний сектор належить до пускового механізму китайського скутера з чотиритактним двигуном GY6 50 (139QMB). Саме через нього зусилля ноги з важеля кікстартера передається на проміжну шестірню й далі на колінчастий вал, тому стан зубців і самого вала визначає, чи запуститься мотор з ноги, коли акумулятор сів, а електростартер не тягне. Комплект зібраний під повноцінний ремонт вузла запуску: разом із сектором ідуть поворотна пружина та втулка, які виробляють ресурс одночасно із зубчастою дугою.

Будова комплекту

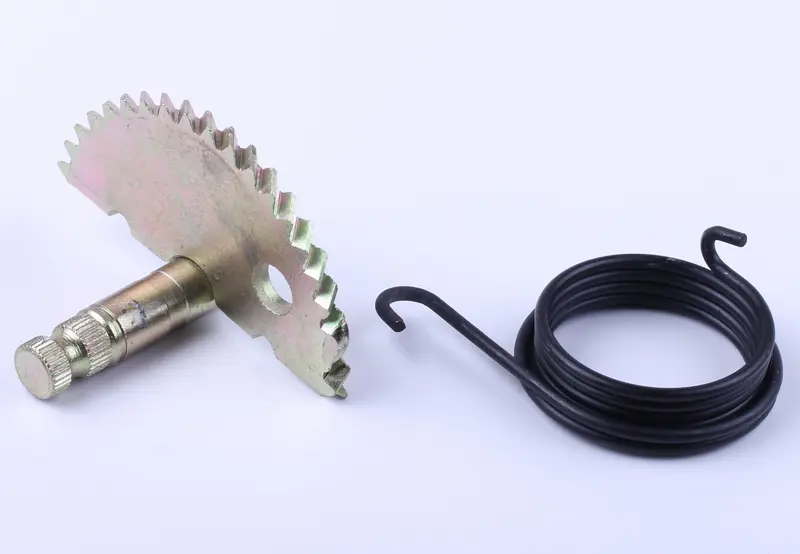

Основа деталі — сталевий вал із закріпленим на ньому зубчастим сектором у формі півмісяця. Зубці нарізані по дузі й входять у зачеплення з шестірнею приводу кікстартера, а на кінці вала виконані шліци під посадку заводної ніжки зі стяжним болтом. Метал має захисне гальванічне покриття золотисто-жовтого відтінку, що стримує корозію у вологому середовищі під кришкою варіатора. Поворотна пружина звита, із двома загнутими зачепами: одним вона впирається в корпус двигуна, другим — у вал, і піднімає педаль назад після кожного натискання. Втулка працює опорою вала в картері, тримає співвісність сектора й шестірні та не дає зубцям заходити з перекосом.

Коли час міняти вузол

Заміну підказують зрозумілі ознаки: педаль провалюється вниз без опору, кікстартер прокручується вхолосту, під час натискання чути тріск і скрегіт, ніжка не повертається у верхнє положення або зависає на півдорозі, вал відчутно теліпається у посадковому місці. Найчастіше причина в заокруглених чи виламаних зубцях сектора, у трісну́тій або розтягнутій пружині та в розбитій втулці. Міняти ці три позиції окремо невигідно: зношена опора швидко добиває свіжі зубці, а втомлена пружина не дає сектору вчасно вийти із зачеплення. Тому комплектна заміна сектора, пружини та втулки за одне розбирання — найпрактичніший сценарій ремонту.

Як підібрати під свій скутер

Сектор для 50-кубових моторів GY6 відрізняється від версії для 125/150 см3 довжиною вала та діаметром зубчастої дуги, тож починайте з об'єму й типу двигуна — ця позиція розрахована на 4T GY6 50 родини 139QMB. Усередині 50-кубової лінійки трапляються варіанти з валом різної довжини, приблизно 55 і 57 мм, тому зняту деталь варто виміряти від торця шліцьової частини до упору та порівняти кількість зубців по дузі. Окремо оцініть шліци: заводна ніжка має сідати щільно, без хитання і зі збігом отвору під стяжний болт. Внутрішній діаметр втулки підбирають за посадковою шийкою вала, а зачепи пружини мають потрапляти у штатні упори картера.

Встановлення та перший запуск

Доступ до вузла відкривається після зняття кришки варіатора. Посадкові місця промивають від старого мастила й металевого пилу, перевіряють отвір у картері на вироблення, далі вставляють втулку та саджають вал сектора. Перед складанням вал і втулку змащують консистентним мастилом — воно зменшує знос шліфованої шийки й робить хід педалі м'якшим. Пружину заводять із попереднім натягом: короткий зачеп ставлять в упор корпуса, довгий — на вал, після чого сектор провертають рукою і переконуються, що зубці входять у зачеплення з шестірнею по всій дузі та вільно виходять назад. Кришку повертають на місце лише тоді, коли педаль упевнено піднімається вгору.

Такий комплект повертає скутеру резервний запуск з ноги — те, що виручає взимку, після довгого простою й на слабкому акумуляторі. Водночас зникає ризик заклинити пусковий механізм обламаним зубцем: зношена дуга кришиться й лишає метал у картері, а заміна сектора разом із пружиною та втулкою знімає цю проблему повністю.
