Магніт генератора (ротор) 4T GY6 50 AMG

Магніт генератора (ротор) 4T GY6 50 AMG — обертова частина генератора для чотиритактного двигуна скутера. Він закріплюється на колінчастому валу та обертається разом із ним. Магнітне поле ротора взаємодіє з обмотками нерухомого статора, завдяки чому генератор виробляє електроенергію. Для правильної роботи мають збігатися посадка на валу та положення чаші відносно статора.

Будова та приводи для заміни

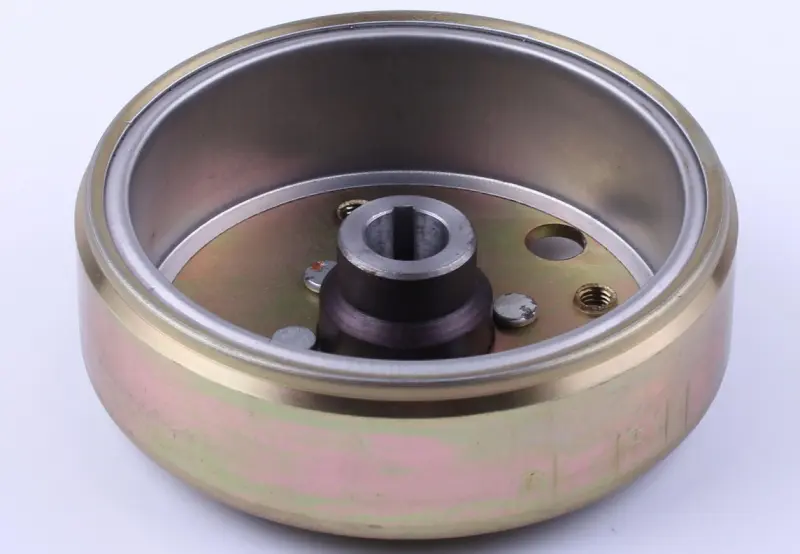

Ротор має чашоподібний корпус і центральну маточину. У посадковому отворі є шпонковий паз, а на торцевій частині — отвори, зокрема різьбові. Шпонка визначає положення деталі на валу. Якщо краї паза розбиті або посадкова поверхня пошкоджена, під час складання не вдасться забезпечити належне кріплення лише затягуванням.

Деталь оглядають, коли кріплення послабилося, з’явилося биття чи залишилися сліди контакту зі статором. Тріщини, деформація чаші, пошкодження маточини або руйнування магнітної частини можуть бути підставою для заміни. Сторонній звук біля генератора та нестабільне заряджання — привід перевірити його стан. Водночас такі ознаки можливі й через несправності статора, з’єднань або регулятора, тому ротор не варто міняти без огляду.

Як перевірити відповідність

Порівнюйте новий ротор зі знятим і враховуйте будову генератора свого двигуна. Звірте зовнішній діаметр, глибину чаші, форму й розміри посадкового отвору, розташування шпонкового паза. Перевірте простір усередині чаші та її положення по глибині: після встановлення ротор не повинен торкатися обмоток. Схожі зовні деталі можуть відрізнятися посадкою та формою маточини.

• Зіставте розміщення отворів і кріпильних елементів зі старою деталлю.
• Перевірте взаємне положення ротора, статора та датчика запалювання, якщо він розташований поруч.
• Огляньте кінець колінчастого вала, шпонку й поверхню, на яку сідає ротор: пошкодження цих місць потребують усунення до складання.

На що зважати під час монтажу

Двигун має бути зупинений і охолоджений, а випадковий запуск — унеможливлений. Знімайте ротор відповідним знімачем, утримуючи його призначеним для цього пристосуванням. Не підважуйте чашу за край і не збивайте її ударами: так можна деформувати корпус, пошкодити посадку або кінець колінвала. Знімач добирають за конструкцією кріплення, а не замінюють довільним болтом.

Перед складанням очистьте посадкові поверхні, перевірте різьбу, кріплення та стан шпонки. Шпонку із зім’ятими гранями замініть. Якщо на статорі є сліди тертя, з’ясуйте причину контакту, перш ніж установлювати ротор. Сумістіть паз зі шпонкою та посадіть деталь без перекосу; порядок і момент затягування визначає керівництво до двигуна. Потім обережно проверніть вал вручну, перевірте відсутність зачіпання й після складання перевірте роботу генератора. Невідповідна посадка або слабке кріплення можуть розбити паз, пошкодити статор і спричинити повторну несправність.
