Кришка варіатора 4T GY6 50 (139QMB, колесо 10″) AMG

Кришка варіатора 4T GY6 50 (139QMB, колесо 10″) AMG призначена для скутера з чотиритактним двигуном. Вона закриває пасову передачу з боку варіатора та зчеплення, захищає її від прямого потрапляння бруду й випадкового дотику до обертових деталей. Щоб замінити пошкоджений корпус, потрібно звірити не лише позначення двигуна, а й кріплення, внутрішні порожнини та посадкові місця старої кришки.

Будова та причини заміни

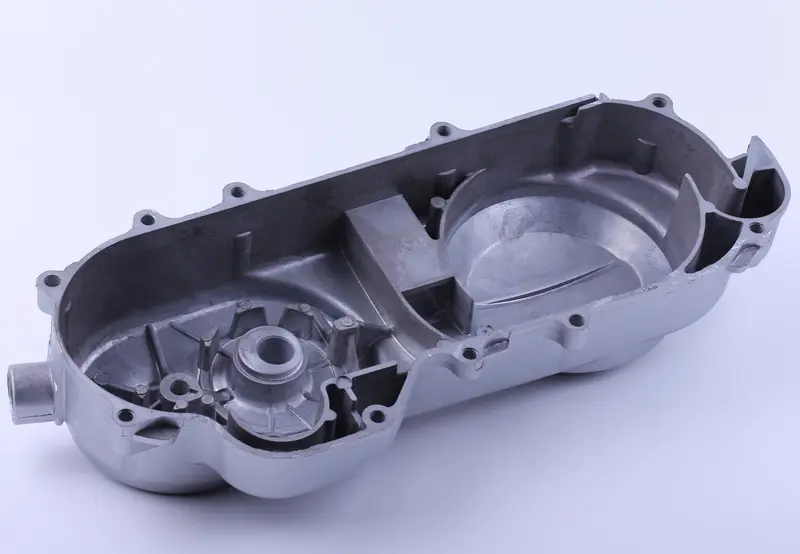

Видовжений корпус має внутрішні ребра, круглі заглиблення та кріпильні отвори по периметру. Його форма охоплює обидві частини пасової передачі. Ребра з’єднують стінки й ділянки навколо посадкових місць. Край кришки має рівномірно прилягати до відповідної поверхні картера: відколи біля отворів чи пошкодження краю заважають закріпити її належним чином.

Кришку міняють через тріщини після удару, зламані кріпильні вушка, деформацію або зношені посадки механізму ножного запуску. На внутрішній поверхні зміщеного чи деформованого корпусу можуть залишатися сліди тертя від обертових деталей. Брязкіт і сторонні звуки — привід перевірити кріплення та зазори. Якщо причина в суміжних деталях, сама заміна кришки її не усуне.

Як перевірити відповідність

Прикладіть зняту деталь для порівняння та звірте загальну довжину, обриси обох кінців, розміщення кріпильних отворів і поверхню прилягання. Зверніть увагу на глибину порожнин та внутрішні виступи: схожі зовні кришки можуть мати різний простір під передачу. Позначення колеса допомагає визначити потрібний варіант, проте вирішальним залишається збіг посадкових місць.

• Перевірте отвори й опори механізму кікстартера, якщо він є на скутері.
• Зіставте розташування напрямних, втулок і ділянок під ущільнення, передбачених старою кришкою.
• Звірте зовнішні виступи та відстань до сусідніх деталей, щоб вони не заважали встановленню корпусу.

Коли отвори не збігаються або кришка не прилягає, не намагайтеся притягнути її болтами. Так можна зламати вушка, пошкодити різьбу картера чи деформувати корпус. Замалий внутрішній зазор спричиняє тертя об деталі передачі, тому невідповідність потрібно усунути до запуску двигуна.

На що зважати під час монтажу

Починайте роботу на охололому двигуні, унеможлививши випадковий запуск. Під час розбирання позначте місця болтів, особливо якщо вони різної довжини. Після зняття кришки очистьте поверхню прилягання від бруду й залишків старого ущільнення, перевірте різьбу та напрямні. Не допускайте потрапляння знятих залишків усередину передачі.

Якщо механізм ножного запуску переставляють зі старого корпусу, огляньте вал, втулки, зубчасті деталі та поворотну пружину. Помітний люфт і заїдання потрібно усунути до складання. Пошкоджену прокладку, якщо вона передбачена конструкцією, замінюють. Не варто довільно змінювати товщину ущільнення або додавати герметик: це може вплинути на посадку кришки.

Корпус повинен ставати на місце без перекосу. Болти затягують рівномірно, дотримуючись моменту з інструкції до конкретного скутера. Після складання перевіряють, чи повертається важіль кікстартера, якщо він установлений, і чи немає контакту рухомих деталей із кришкою. Якщо з’явилися скрегіт або заклинювання, запуск припиняють і перевіряють правильність посадки.
