Набір прокладок циліндра 2T TB60 (D1E41QMB, ланцюг) AMG

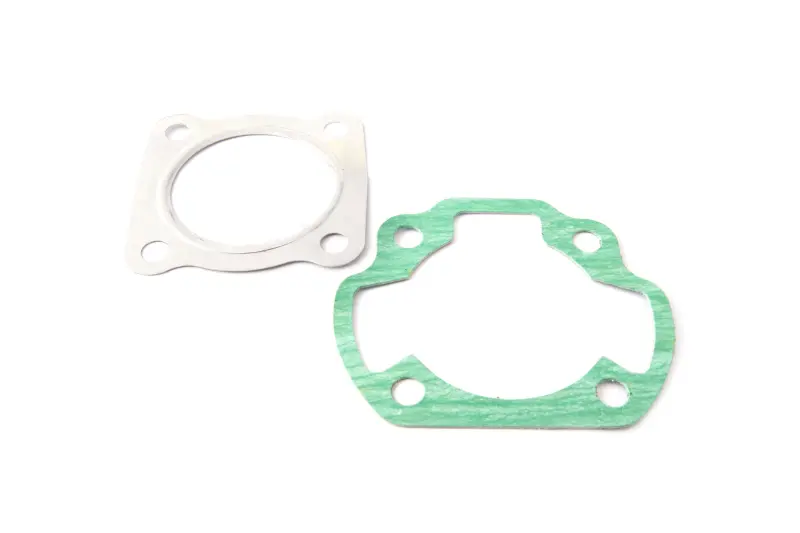

Набір прокладок циліндра для двотактного двигуна 2T TB60 (D1E41QMB, ланцюг) AMG призначений для ущільнення стиків під час установлення циліндра та головки. До набору входять прокладка головки циліндра з круглим центральним отвором і фігурна прокладка основи циліндра. Перша ущільнює верхній стик із головкою, друга встановлюється між циліндром і картером.

Коли потрібна заміна

Герметичність цих з’єднань впливає на роботу двотактного двигуна. Пошкодження верхньої прокладки може спричинити прорив газів біля головки. Нещільність під основою циліндра здатна призвести до підсмоктування повітря та порушення складу суміші. Під час затягування кріплень прокладка ущільнює дрібні нерівності поверхонь, проте не усуває викривлення площини чи глибоких подряпин.

Перевірити стики варто, якщо біля них з’явилися сліди прориву газів або маслянисті забруднення, двигун став гірше запускатися чи працює нестабільно. Ці симптоми можуть мати й інші причини, тому спочатку визначають місце витоку. Після демонтажу головки або циліндра ущільнення замінюють: стара прокладка вже обтиснута, а під час розбирання може прилипнути до поверхні та надірватися.

Як перевірити відповідність

Звірте позначення двигуна, а потім порівняйте обидві прокладки зі знятими деталями. У прокладки головки перевіряють центральний отвір, зовнішній контур і розташування отворів під кріплення. У нижньої прокладки звіряють також фігурні вирізи біля основи циліндра. Краї ущільнення не повинні закривати канали або виступати всередину прохідних перерізів. Кожна прокладка має чотири кріпильні отвори, але сама їх кількість не визначає сумісність.

Товщину добирають відповідно до вимог конкретного двигуна. Знята прокладка після обтискання може бути тоншою, тому її вимірювання використовують лише для порівняння з установочними даними. Зміна товщини здатна вплинути на взаємне положення деталей циліндра й головки. Не варто розтягувати отвори невідповідної прокладки або складати кілька ущільнень, намагаючись компенсувати дефект площини.

На що зважати під час складання

Розбирайте з’єднання після охолодження двигуна. Приберіть залишки старих прокладок з обох прилеглих поверхонь, не залишаючи подряпин. Частинки ущільнення та бруд не мають потрапляти в картер або канали. Огляньте площини головки й основи циліндра, стан шпильок та різьби. Якщо є викривлення, раковини або сліди перегрівання, спочатку усуньте пошкодження та їхню причину.

Перед остаточним установленням прикладіть прокладки до відповідних поверхонь і перевірте всі отвори та вирізи. Опускаючи циліндр, стежте, щоб нижнє ущільнення залишилося на місці, без загинів і складок. Герметик використовуйте лише за вимогою інструкції двигуна: надлишок засобу може потрапити в канали. Затягуйте кріплення рівномірно, дотримуючись визначеної виробником двигуна послідовності та моменту затягування.

Після складання перевірте герметичність стиків. Якщо знову з’являються сліди прориву газів або двигун працює нестабільно, перевірте правильність установлення й стан прилеглих площин. Надмірне затягування не усуває причину витоку та може пошкодити різьбу чи деформувати деталі.
