Пелюстковий клапан Suzuki AD50 AMG

Пелюстковий клапан Suzuki AD50 AMG керує надходженням паливоповітряної суміші до картера двотактного двигуна скутера. Коли перепад тиску відкриває пелюстки, суміш проходить усередину; зі зміною тиску вони закриваються та стримують зворотний потік. Щільне прилягання пелюсток потрібне для правильної роботи впуску. Через щілину частина суміші повертається назад, що порушує наповнення двигуна.

Конструкція та ознаки несправності

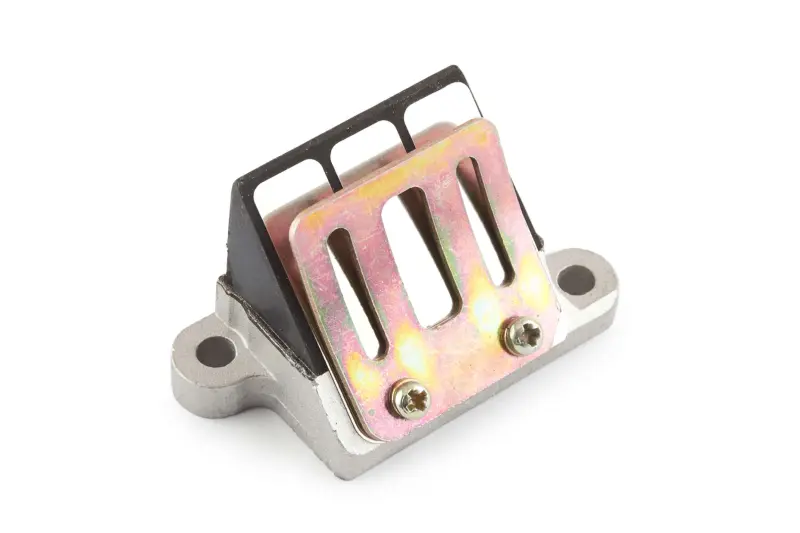

Клапан має клиноподібний корпус і основу з двома кріпильними отворами по краях. Гнучкі пелюстки відкривають і закривають прохід, а пластини з поздовжніми прорізами обмежують їхній хід. Під час огляду знятого клапана перевіряють краї пелюсток, поверхні їх прилягання, стан обмежувачів і кріплень. Тріщина корпусу або пошкоджене місце кріплення також можуть стати причиною заміни, навіть якщо самі пелюстки цілі.

Тріщини, відколи, викривлення пелюсток та зазор у закритому положенні заважають клапану утримувати зворотний потік. Це може проявлятися складним запуском, нестійкими обертами холостого ходу, млявою реакцією на газ або викидом суміші у впуск. Однак такі симптоми трапляються й за інших несправностей, тому клапан варто оглянути, а його з’єднання перевірити на герметичність. Частинка бруду під пелюсткою теж залишає прохід відкритим: забруднення слід відрізняти від зношення чи механічного пошкодження.

Як перевірити відповідність

Зіставте новий і знятий клапани за контуром основи, розташуванням отворів, формою впускного вікна та висотою частини корпусу, що заходить у посадкове місце. Перевірте також орієнтацію пелюсток і обмежувачів. Основа має прилягати рівно, корпус — розміщуватися без упору в сусідні деталі, а прохід для суміші — залишатися відкритим. Якщо двигун або впуск раніше замінювали, звіряння з фактично встановленою деталлю допоможе уникнути помилки.

Окремої уваги потребують ущільнювана поверхня та прокладка. Її отвір не повинен перекривати впускний канал, а зовнішній контур має відповідати з’єднанню. Самого збігу кріпильних отворів замало для правильного підбору. Спроба притиснути невідповідний корпус болтами може спричинити перекіс, пошкодити основу й утворити щілину для підсмоктування повітря. Колір пластин або загальна подібність деталей не замінюють перевірки геометрії.

Монтаж і перевірка

Під час розбирання зафіксуйте положення клапана та ущільнень, щоб відновити правильну орієнтацію. Захистіть відкритий впуск від забруднення. Залишки старої прокладки обережно видаліть із прилеглих поверхонь, не допускаючи потрапляння крихт у двигун. Поряд із клапаном огляньте впускний патрубок і його місця ущільнення: тріщини або пошкодження тут можуть залишити з’єднання негерметичним після ремонту. Пошкоджену чи зім’яту прокладку замініть відповідною новою.

Клапан встановлюють без перекосу та примусового притискання. Переконавшись, що корпус вільно став на місце, кріплення затягують рівномірно, дотримуючись зусилля з посібника двигуна. Підгинати пелюстки чи обмежувачі для припасування не слід. Після складання перевірте герметичність впуску, запуск, роботу на холостому ходу та відгук на газ. Якщо симптоми збереглися, ще раз перевірте посадку й ущільнення: справний клапан не усуває підсмоктування повітря через сусіднє з’єднання.
