Зірка задня Delta 420-41T AMG

Задня зірка Delta 420-41T AMG передає зусилля від приводного ланцюга на заднє колесо. Її замінюють, коли зубчастий вінець зношений або пошкоджений і вже не забезпечує належного зачеплення з ланцюгом. Позначення 420 означає типорозмір ланцюга з кроком 12,7 мм, а 41T — кількість зубців, тобто 41. Для підбору потрібні обидва значення: типорозмір визначає відповідність ланцюгу, а кількість зубців впливає на передатне відношення.

Будова та призначення

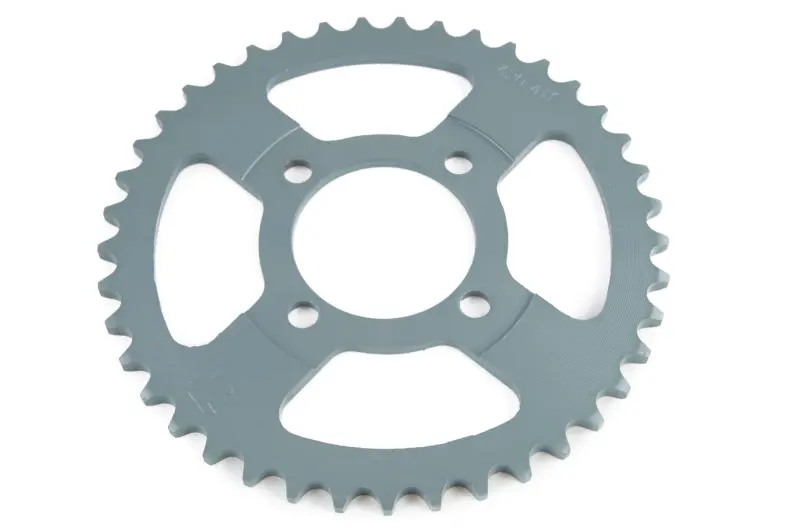

Деталь має зовнішній зубчастий вінець, центральний посадковий отвір і чотири отвори для кріплення. Між центральною частиною та вінцем розташовані чотири великі вирізи. Під час руху ролики ланцюга послідовно входять у западини між зубцями, передаючи обертання колесу. Щоб передача працювала рівно, зірка має бути відцентрована на посадковому місці, а її вінець — розташований в одній площині з передньою зіркою.

Ознаки зношення

Огляньте зубці, якщо під час руху з’явилися ривки, регулярний шум від передачі або натяг ланцюга став нерівномірним. Характерні ознаки зношеної зірки — загострені верхівки, гачкоподібні зубці та неоднакова форма їхніх боків. Тріщини, відколи, викривлення диска й розбиті отвори кріплення також є причинами для заміни. Ривки самі по собі ще не вказують саме на зірку: стан ланцюга потрібно перевіряти разом із зубчастим вінцем.

Як перевірити відповідність

Порівняйте зі знятою деталлю типорозмір 420 та кількість зубців 41. Не обмежуйтеся однаковим кроком ланцюга: різні типорозміри можуть мати різну ширину зачеплення. Інша кількість зубців змінює співвідношення тяги та швидкості за тих самих обертів двигуна. Вона також може вплинути на потрібну довжину ланцюга й доступний діапазон регулювання положення задньої осі.

Звірте діаметр центрального отвору, діаметри та взаємне розташування отворів кріплення, товщину зірки й положення вінця відносно поверхні прилягання. Самої наявності чотирьох кріпильних отворів недостатньо для правильного підбору. Невідповідне центральне посадкове місце заважає центруванню, а зміщений убік вінець спричиняє перекіс ланцюга та прискорене зношення бокових поверхонь.

Заміна та перевірка

Поставте техніку на стійку опору й забезпечте доступ до кріплення зірки відповідно до конструкції колеса. Знявши стару деталь, очистьте посадкову поверхню, перевірте кріплення, різьбу та ділянки прилягання. Нова зірка повинна прилягати рівно: не підганяйте отвори та не намагайтеся усунути перекіс силовим затягуванням. Затягуйте кріплення рівномірно, дотримуючись моменту й способу фіксації, наведених у керівництві техніки.

Разом із задньою зіркою огляньте ланцюг і передню зірку. Зношений ланцюг швидко псує нові зубці, тому за спільного зношення ці деталі доцільно замінювати комплектом. Після складання вирівняйте колесо та відрегулюйте провис ланцюга за керівництвом. Із вимкненим двигуном прокрутіть колесо вручну й перевірте хід ланцюга в кількох положеннях: не повинно бути заклинювання, відхилення вбік або надмірно натягнутих ділянок.
