Трос спідометра Suzuki AD50 (барабан) VDK

Трос спідометра Suzuki AD50 (барабан) VDK передає обертання від колісного приводу до механічного спідометра. Справний трос забезпечує передачу руху на покажчик швидкості, а в приладі з механічним лічильником — також облік пройденого шляху. Позначення «барабан» враховують під час підбору разом із будовою приводу та формою з’єднань. Причиною заміни може бути обрив внутрішнього осердя, пошкодження оболонки або зношення кінців, які передають обертання.

Будова та прокладання

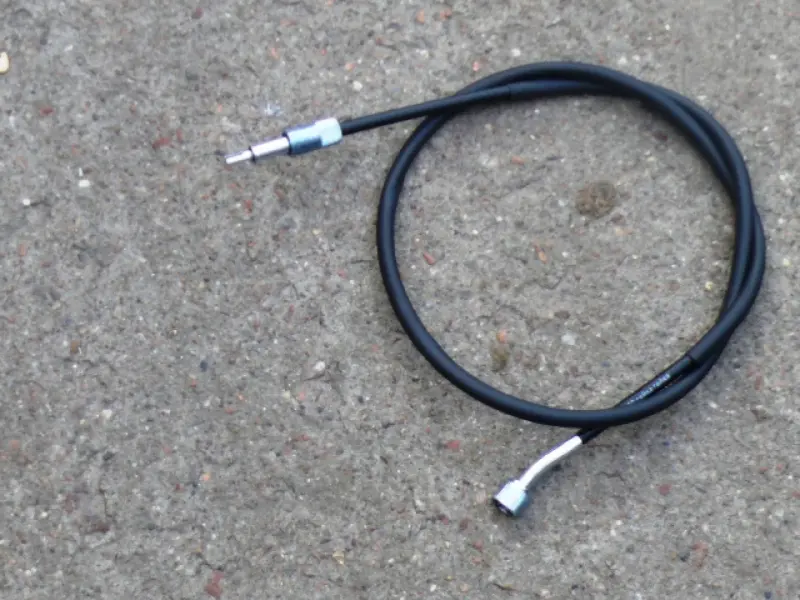

Гнучка чорна оболонка дає змогу провести трос від приводу до приладу за передбаченим на скутері маршрутом. На обох кінцях є приєднувальні елементи, одна з кінцевих ділянок вигнута. Усередині оболонки обертається осердя, тоді як зовнішня частина закріплена в тримачах. Плавні вигини потрібні для вільного обертання: різкий залом підвищує опір і навантажує осердя, особливо біля наконечників.

Ознаки несправності

Трос варто перевірити, якщо стрілка не рухається під час їзди, показники змінюються ривками, швидкість періодично зникає або вздовж оболонки чути сторонній звук. Причина може бути також у приводі чи спідометрі, тому спочатку оглядають з’єднання та кінці осердя. Тріщини, заломи, протерті місця й пошкоджені наконечники вказують на проблеми самого троса. Крізь порушену оболонку потрапляють вода та бруд, через що осердя обертається з більшим опором.

Як підібрати заміну

Зіставте зі знятим тросом загальну довжину, довжину оболонки, виступання осердя з обох боків, форму його кінців і спосіб кріплення наконечників. Перевірте також вигин кінцевої ділянки та простір для неї біля приводу. Для порівняння довжини розкладіть обидва троси без натягування й різких перегинів. Закороткий трос натягуватиметься під час повороту керма або роботи підвіски. Задовгий утворюватиме зайву петлю, яка може чіплятися за сусідні деталі чи тертися об них.

Зовнішня схожість з’єднань ще не забезпечує правильного зачеплення: кінець осердя має входити у відповідне гніздо та передавати обертання без проковзування. Невідповідний наконечник не можна підганяти сильнішим затягуванням або згинанням. Неправильна довжина виступної частини заважатиме встановити оболонку до кінця або залишить замале зачеплення. Навіть за збігу моделі порівняння зі знятою деталлю потрібне, особливо якщо раніше змінювали привод чи прилад.

Заміна та контроль

Перш ніж знімати трос, запам’ятайте його маршрут і розташування тримачів. Від’єднайте обидва кінці, звільніть оболонку та огляньте посадкові місця, привод, з’єднання зі спідометром і фіксатори. Пошкоджені тримачі та ущільнення з’єднань, якщо вони передбачені конструкцією, доцільно замінити разом із тросом. Проведіть нову деталь штатним маршрутом, сумістіть кінці осердя з відповідними гніздами й закріпіть наконечники без перекосу. Кріпленням не слід дотягувати кінець, який не сів на місце.

Після монтажу поверніть кермо в обидва боки та переконайтеся, що оболонка ніде не натягується й не затискається. Вона не повинна торкатися рухомих або гарячих деталей. Біля наконечників залиште плавні переходи, а в тримачах перевірте відсутність перетискання. Під час короткої перевірки в русі оцініть плавність показників. Якщо стрілка й далі смикається або не реагує, перевірте посадку осердя, привод і спідометр, перш ніж повторно міняти трос.
