Трос спідометра Honda DIO (барабан) VDK

Трос спідометра Honda DIO (барабан) VDK передає обертання від приводу спідометра до приладу на кермі скутера. Усередині нерухомої оболонки обертається гнучке осердя, завдяки якому механічний покажчик отримує рух від приводу. Позначення «барабан» стосується варіанта з барабанним гальмом і допомагає розрізнити деталі під час підбору. Трос замінюють у разі обриву, заїдання осердя або пошкодження оболонки та приєднувальних кінців.

Будова та причини заміни

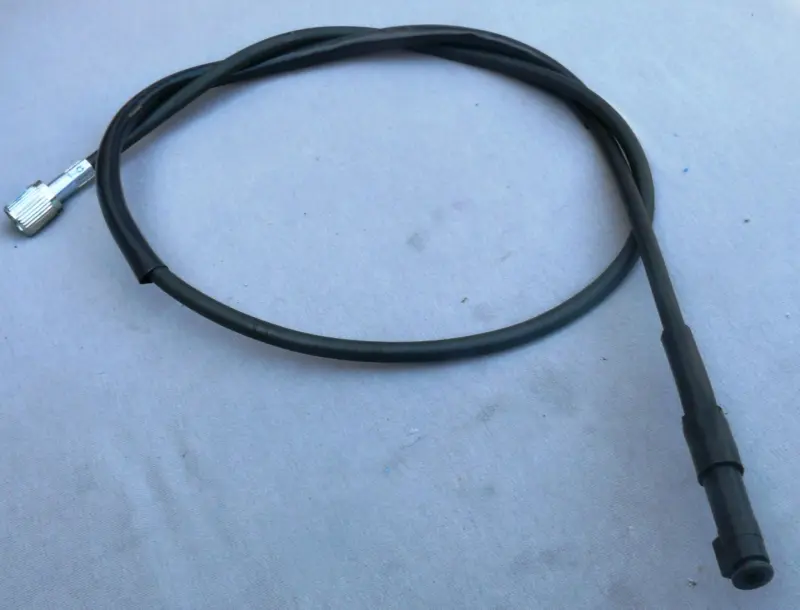

Деталь має чорну зовнішню оболонку та різні наконечники на кінцях. З одного боку встановлена металева гайка з накаткою, з іншого — видовжений чорний наконечник. З'єднання фіксують оболонку біля приводу й приладу, тоді як осердя всередині передає обертання. Для правильної посадки мають збігатися обидва кінці: схожої форми оболонки недостатньо, якщо відрізняються кріплення чи зачеплення осердя.

На несправність можуть вказувати посмикування стрілки, періодична втрата показань, шум уздовж прокладання троса або зупинка покажчика під час руху. Такі прояви трапляються при обриві, заїданні, зношенні кінців осердя чи різкому перегині оболонки. Через тріщини та пошкоджений захист з'єднань усередину можуть потрапляти вода й бруд. Водночас відсутність показань не завжди спричинена тросом: слід також оглянути привод біля колеса та приєднання до спідометра.

Як підібрати заміну

Покладіть новий і знятий троси поруч без натягування. Зіставте загальну довжину, довжину оболонки, форму наконечників і спосіб їх утримання. Перевірте різьбу гайки, форму кінців осердя, наскільки вони виступають з оболонки та як входять у відповідні гнізда. Зважайте і на шлях прокладання: трос має вкладатися у штатні напрямні та залишати достатню свободу для повороту керма й переміщення підвіски.

Закороткий трос натягує з'єднання, а надлишок довжини утворює петлі, які можна затиснути облицюванням. Невідповідний кінець осердя може не увійти в зачеплення навіть тоді, коли зовнішнє кріплення вже затягнуте. У такому разі обертання не передаватиметься або передаватиметься з перебоями. Посадку не виправляють сильнішим затягуванням: зайве зусилля здатне пошкодити наконечник чи місце приєднання.

Прокладання та встановлення

Перш ніж знімати старий трос, запам'ятайте його маршрут і розташування фіксаторів. Звільніть кріплення, від'єднайте кінці від приладу та приводу й вийміть трос, не протягуючи його силою крізь затиснуті місця. Огляньте посадкові гнізда, напрямні, скоби та захист з'єднань. Зламані фіксатори й пошкоджені ущільнення доцільно замінити разом із тросом: від них залежить правильне утримання оболонки та захист місць приєднання.

Нову деталь прокладайте штатним шляхом, із плавними вигинами, без контакту з гарячими поверхнями та рухомими частинами. Кінці осердя мають увійти в зачеплення без примусового втискання; лише після цього закріплюють з'єднання. Не підтягуйте перекошений наконечник гайкою. Після встановлення поверніть кермо в обидва боки й перевірте, чи немає натягу, заломів або затискання оболонки. Під час пробного руху оцініть плавність показань. Якщо стрілка й далі смикається, перевірте привод і спідометр.
