Трос спідометра 4T GY6 50 (квадрат-квадрат) VDK

Трос спідометра 4T GY6 50 (квадрат-квадрат) VDK передає обертання від механічного привода до приладу, що показує швидкість руху. Він потрібен для заміни обірваного троса, деталі з пошкодженою оболонкою або зношеними приводними кінцями. Позначення «квадрат-квадрат» описує форму обох закінчень: кожне входить у відповідне квадратне гніздо та передає обертання.

Як влаштований трос

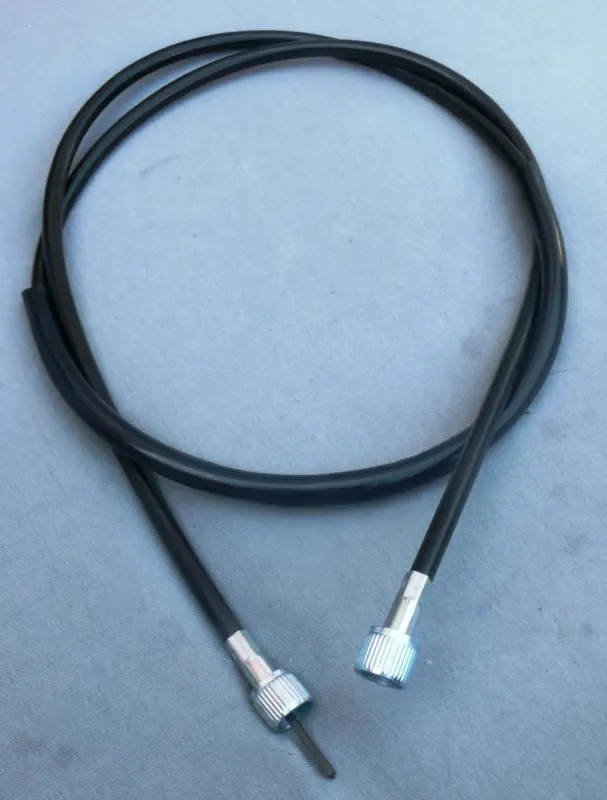

Усередині чорної гнучкої оболонки проходить обертова частина. На обох кінцях є наконечники та кріпильні гайки з рифленням. Оболонка дає змогу прокласти трос за потрібною траєкторією та відокремлює його внутрішню частину від сусідніх деталей. Гайки фіксують підключення, а квадратні кінці забезпечують зачеплення з приводом і приладом. Для справної роботи мають збігатися і кріплення, і форма посадки.

Ознаки несправності

Якщо під час руху стрілка стоїть на місці, смикається або вздовж троса чути сторонній звук, варто перевірити його стан. Причиною також може бути привод чи сам спідометр, тож спочатку огляньте з’єднання. На знятому тросі перевіряють цілісність оболонки, стан гайок і граней приводних кінців. Заломи, тріщини та заокруглені грані є підставою для заміни. Бруд і волога, що потрапляють крізь пошкоджену оболонку, ускладнюють обертання та прискорюють зношування.

Як підібрати заміну

Порівнюйте новий трос зі знятим і перевіряйте обидва місця приєднання. Самого позначення моделі недостатньо для перевірки довжини та посадки. Стару деталь зручно розкласти без натягу: так легше зіставити довжину оболонки, положення наконечників і виступання приводних кінців. Враховуйте також шлях прокладання на скутері, особливо ділянки, де трос згинається під час повороту керма.

• Звірте довжину оболонки та запас, потрібний для вільного руху керма.
• Порівняйте розмір квадратних кінців і довжину їхніх виступаючих ділянок.
• Перевірте різьбу обох гайок та глибину входження наконечників у посадкові місця.
• Огляньте напрямні й тримачі, через які проходить оболонка: вони не повинні її перетискати.

На що зважати під час заміни

Перш ніж від’єднати старий трос, запам’ятайте його маршрут і точки фіксації. Після зняття очистьте доступні місця приєднання та перевірте гнізда привода і спідометра. Зношені грані гнізд або заїдання привода можуть залишити показання нестабільними навіть із новим тросом. Пошкоджені тримачі варто замінити разом із ним, щоб оболонка не провисала та не терлася об сусідні деталі.

Укладайте трос плавними вигинами, без перекручування й різких зламів, подалі від гарячих поверхонь і рухомих частин. Спочатку заведіть квадратні кінці в гнізда, потім закріпіть гайки. Не використовуйте затягування гайки, щоб силоміць посадити кінець, який упирається. Після монтажу поверніть кермо в обидва боки: оболонка має залишатися без натягу та защемлення. Закороткий трос навантажує кріплення, надмірна довжина створює зайві перегини, а невідповідні кінці можуть проковзувати й пошкоджувати гнізда. Під час короткого пробного руху перевірте, чи спідометр показує швидкість без ривків.
