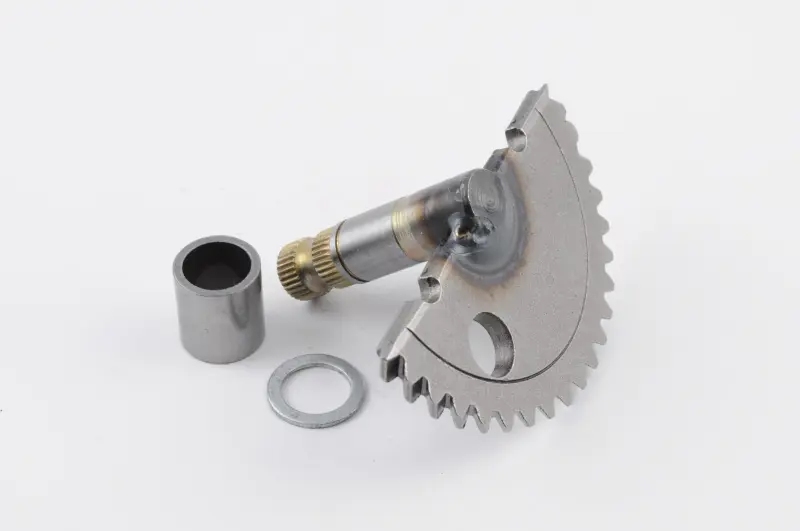

Сектор кікстартера (півмісяць) 4T GY6 50 з втулкою VDK

Сектор кікстартера, або заводний півмісяць, для 4T GY6 50 передає зусилля від пускового важеля до механізму ножного запуску скутера. Коли водій натискає на важіль, вал повертає зубчастий сектор, а той входить у зачеплення зі сполученою шестернею. Півмісяць замінюють у разі пошкодження зубців, зношення вала або посадки важеля. Деталь має позначення VDK, передбачена втулка.

Як працює деталь

Конструкція поєднує вал із сектором, зубці якого розташовані вздовж дуги. На зовнішньому кінці вала є шліци для встановлення пускового важеля. Втулка підтримує вал і дає йому обертатися в опорі. Стан її внутрішньої поверхні та відповідної ділянки вала впливає на люфт і плавність руху. Тому під час огляду перевіряють обидві поверхні, а не лише цілісність зубців.

На зношення механізму можуть вказувати прослизання важеля під ногою, хрускіт, ривки під час натискання або відчутний поперечний люфт. Відколи та заокруглені краї зубців погіршують зачеплення, задирки на валу можуть спричиняти тугий хід. Якщо важіль не повертається назад, перевіряють також поворотну пружину й опори вала. Такі ознаки не завжди означають, що несправний саме сектор: зношена сполучена шестерня теж заважає нормальному запуску.

Підбір за знятим півмісяцем

Порівняйте довжину вала, його опорні діаметри, розташування уступів і виступ шліцьового кінця. Для зубчастої частини мають значення товщина й форма сектора, кількість та профіль зубців, а також положення крайніх зубців відносно вала. Від цих параметрів залежить правильне зачеплення протягом усього ходу важеля. Невідповідна геометрія може спричинити упирання, перекіс або проскакування механізму.

Шліци звіряють із посадкою пускового важеля, втулку — з валом та отвором у кришці. Порівнюють її довжину, зовнішній і внутрішній діаметри. Надмірний зазор залишить люфт навіть після заміни, а затісна посадка ускладнить обертання. Огляньте й сам отвір у кришці: сліди провертання втулки чи нерівномірне зношення потребують окремої уваги. Встановлення нової деталі в розбите посадочне місце не забезпечить належної опори вала.

На що зважати під час встановлення

Доступ до півмісяця відкривають після зняття важеля кікстартера та кришки варіатора. До розбирання запам’ятовують або фіксують положення сектора, зачеплення пружини й послідовність шайб та фіксаторів. Пружину знімають, утримуючи її від різкого розпрямлення. Посадочні місця очищають, після чого оглядають втулку, опорну поверхню вала та зубці сполученої шестерні. Якщо поруч є пошкоджені деталі, їх замінюють разом із півмісяцем.

Під час складання відновлюють правильне розташування пружини, шайб і фіксаторів відповідно до будови механізму. Мастило наносять лише на передбачені місця тертя, захищаючи ремінь і робочі поверхні шківів від забруднення. Перш ніж пробувати запуск, перевіряють, чи важіль рухається плавно та повертається у вихідне положення. Якщо він заїдає, сектор не входить повністю в зачеплення або залишається великий люфт, слід перевірити відповідність деталей і складання. Сильні удари по важелю можуть пошкодити зубці, опори вала та кришку.
