Реле зарядки Suzuki AD50 OLN

Реле зарядки Suzuki AD50 OLN — регулятор системи заряджання акумулятора скутера. Він підтримує зарядну напругу в межах, передбачених системою живлення. Справне реле дає акумулятору змогу поповнювати заряд під час роботи двигуна без перезаряджання. Підставою для заміни є підтверджена несправність регулятора, пошкодження корпусу або з'єднувальної колодки.

Будова та з'єднання

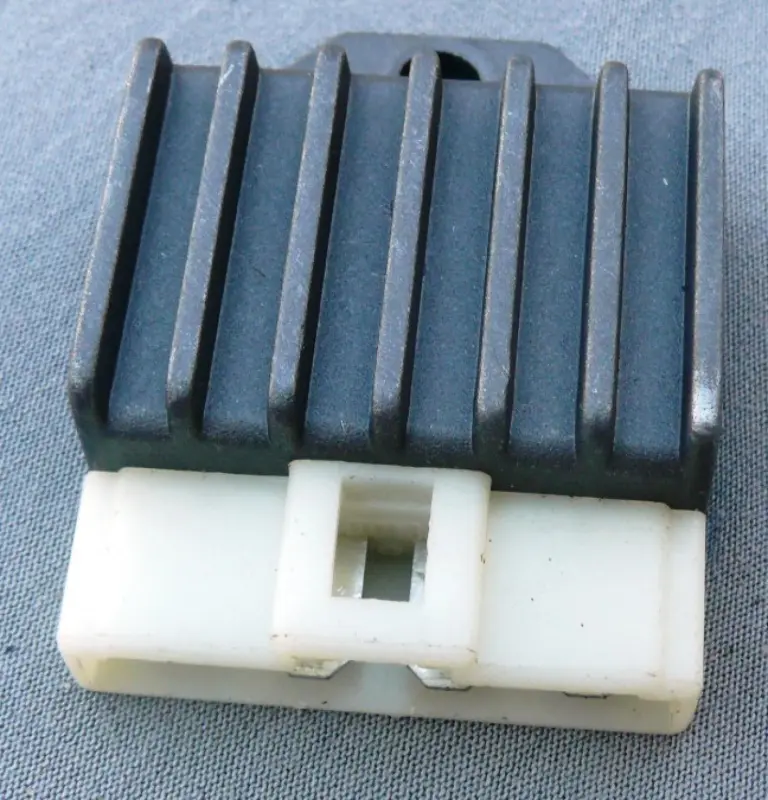

Реле має темний корпус із поздовжніми ребрами, світлу колодку з фіксатором і кріпильний виступ з отвором. Ребра збільшують поверхню відведення тепла, тож навколо корпусу потрібно залишити простір для повітря. Фіксатор колодки утримує роз'єм з'єднаним під час вібрації. Розташування кріплення та виходу проводки має дозволяти встановити регулятор на штатне місце, не натягуючи джгут.

Ознаки несправності

Систему заряджання перевіряють, якщо акумулятор регулярно розряджається після поїздок, освітлення працює нестабільно або батарея помітно нагрівається. В акумуляторах, що обслуговуються, втрата електроліту також може вказувати на перезаряджання. Однак жодна з цих ознак окремо не підтверджує поломку реле. Причиною можуть бути окиснені клеми, поганий контакт, пошкодження проводів чи зношена батарея. Напругу перевіряють за процедурою з посібника до скутера та порівнюють із наведеними в ньому значеннями.

Як підібрати заміну

Порівняйте старе реле з новим за формою корпусу, положенням кріпильного отвору та будовою колодки. Звірте кількість і розташування контактів, напрямні роз'єму та засувку. Механічна сумісність колодок ще не означає, що призначення їхніх виводів однакове. Розпінування потрібно перевірити за схемою проводки, а позначення знятого регулятора — зіставити з вимогами системи заряджання.

Оцініть також місце для встановлення: корпус не повинен заважати сусіднім деталям, а проводи — згинатися безпосередньо біля колодки або тягнути її вбік. Джгут має вкладатися у штатні тримачі без натягу. Неправильно підібраний регулятор може залишити акумулятор без заряджання, спричинити перегрів контактів або пошкодити батарею та споживачі живлення. Не переставляйте контакти навмання, намагаючись пристосувати роз'єм.

Встановлення та перевірка

Для зняття реле вимикають запалювання й від'єднують мінусову клему акумулятора. Перед розбиранням запам'ятовують положення регулятора та прокладання проводів. Колодку роз'єднують після звільнення фіксатора, тримаючи за корпус роз'єму. Тягнути за джгут не варто: так можна послабити затискання проводів у контактах. Далі відкручують кріплення та знімають реле.

Разом із регулятором оглядають відповідну колодку проводки. Потемнілі контакти, зелений наліт, оплавлений корпус або клеми, що погано тримаються, потребують усунення дефекту. Пошкоджену колодку чи контакти замінюють за станом, інакше нове реле працюватиме з тим самим поганим з'єднанням. Якщо кріплення слугує контактом маси, його поверхню перевіряють відповідно до схеми скутера.

Реле фіксують на штатному місці, замикають засувку колодки та укладають проводи у тримачі. Ребра не обмотують ізоляцією, щоб не заважати відведенню тепла. Після під'єднання акумулятора перевіряють заряджання на режимах, зазначених у посібнику, та контролюють нагрівання роз'єму. Це дозволяє виявити проблему зі з'єднанням або проводкою, яка могла залишитися після заміни регулятора.
