Реле заряджання 4T GY6 125/150, 7 проводів (4+3) AMG

Реле заряджання для скутерів із чотиритактним двигуном GY6 125/150 регулює напругу в системі заряджання акумулятора. Від його роботи залежить стабільність бортового живлення зі зміною обертів двигуна. Варіант на 7 проводів із підключенням 4+3 призначений для заміни регулятора з відповідною схемою виводів. Самого позначення двигуна недостатньо, щоб правильно підібрати деталь.

Будова та роз’єми

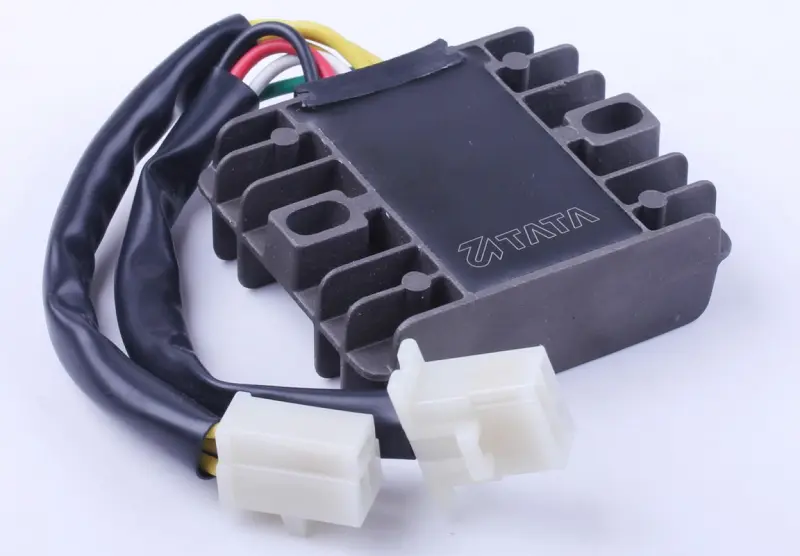

Корпус має ребра для відведення тепла та кріпильні вушка з довгастими отворами. Назовні виходить джгут із двома світлими роз’ємами. Під час монтажу ребра не варто закривати проводкою чи іншими предметами: навколо корпусу потрібне місце для охолодження. Біля виходу проводів і колодок не повинно бути натягу. На корпус нанесено маркування TATA.

Позначення 4+3 описує розподіл семи проводів між двома підключеннями. Воно не визначає призначення кожного контакту. Колодки можуть збігатися за формою, але мати інше розташування виводів живлення та маси. Тому підключення звіряють зі схемою скутера й демонтованим регулятором, а колір ізоляції використовують лише як допоміжну ознаку.

Ознаки несправності

Перевірити регулятор варто, якщо акумулятор регулярно розряджається, яскравість освітлення стає нестабільною або напруга заряджання надмірно зростає. Перегрів колодок, потемніння контактів і пошкодження ізоляції також потребують уваги. Проте за цими ознаками не можна одразу визначити винуватця: окислені з’єднання, ненадійна маса чи несправний акумулятор можуть спричиняти подібні прояви.

До заміни вимірюють напругу на клемах акумулятора за різних обертів та порівнюють її з вимогами до конкретного скутера. Це допомагає відокремити проблему регулювання від поганого контакту. Якщо клеми в колодці ослабли або обгоріли, їх потрібно відновити чи замінити відповідний роз’єм разом із несправною деталлю: нове реле не усуне нагрівання пошкодженого з’єднання.

Перевірка сумісності

Зіставте кількість задіяних контактів, їхнє розташування в обох колодках, форму корпусів роз’ємів і положення фіксаторів. Окремо перевірте відстань між кріпленнями та місце для корпусу. Джгут має діставати до штатних з’єднань без натягу й проходити осторонь гарячих поверхонь, гострих країв та рухомих деталей. Збіг отворів кріплення сам по собі не підтверджує відповідність підключення.

Як встановлюють

Перед роботою вимикають запалювання та від’єднують мінусову клему акумулятора. Розташування старих колодок і джгута зручно зафіксувати до демонтажу. Роз’єми роз’єднують, тримаючи за їхні корпуси, а не тягнучи за проводи. Після зняття регулятора оглядають місця кріплення, сусідню проводку й контакти маси. Деталь закріплюють на штатному місці, під’єднують перевірені колодки до спрацювання фіксаторів і прокладають джгут без перетискання.

Після відновлення живлення перевіряють роботу заряджання та чи не перегріваються з’єднання. Неправильне розташування виводів може спричинити відсутність заряджання, перегрів проводки або пошкодження регулятора й інших споживачів. Підключення навмання тут неприйнятне: вирішальним критерієм залишається відповідність схеми, навіть коли корпус і роз’єми підходять до місця встановлення.
