Реле заряджання 4T GY6 125/150, 7 проводів (4+3) VDK

Реле заряджання 4T GY6 125/150, 7 проводів (4+3) VDK — регулятор системи заряджання скутера з чотиритактним двигуном. Він утримує напругу від генератора до акумулятора та споживачів у межах, передбачених системою. Коли регулятор справний, акумулятор поповнює заряд під час роботи двигуна, а освітлення та інше обладнання не зазнають впливу надмірної напруги.

Будова та підключення

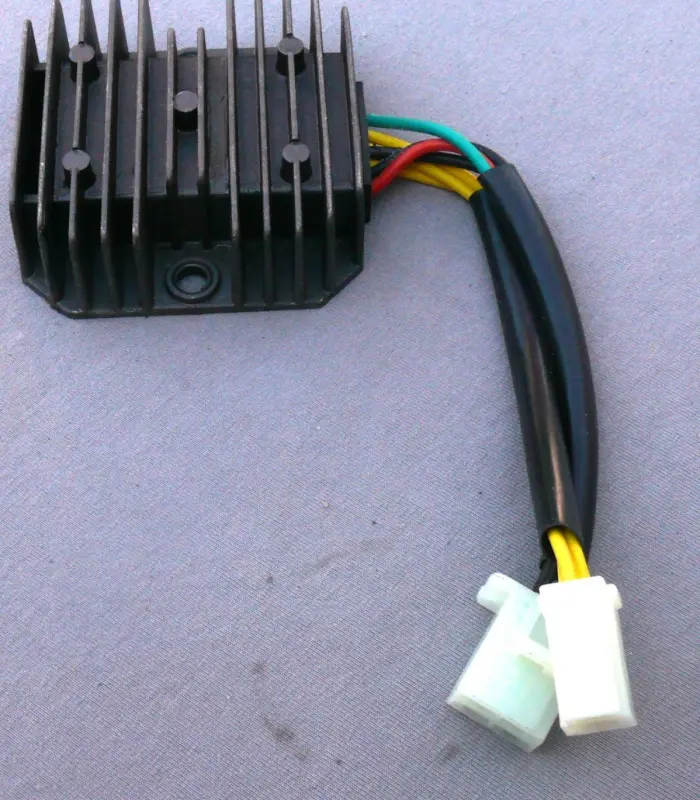

Чорний корпус має виражені ребра, отвір для кріплення та вивід проводів із двома світлими з’єднувальними колодками. Ребра відводять тепло, що утворюється під час роботи регулятора. Проводи зібрані в захисну оболонку. Її не можна пошкоджувати кріпленням або перегинати так, щоб провід натягувався біля виходу з корпусу чи біля роз’ємів.

Позначення 7 проводів (4+3) вказує на варіант підключення. Для заміни має збігатися не лише загальна кількість проводів, а й розподіл контактів між двома колодками. Роз’єми однакового розміру можуть мати різне призначення виводів. Колір ізоляції допомагає зіставити проводи зі знятою деталлю, але остаточно перевіряти їхнє підключення потрібно за схемою скутера.

Ознаки несправності

Регулятор варто перевірити, якщо акумулятор не відновлює заряд під час поїздки, яскравість освітлення різко змінюється з обертами або лампи часто перегорають. Потемнілі чи оплавлені колодки також потребують уваги: причиною нагрівання може бути слабкий контакт. Схожі прояви бувають через несправний акумулятор, пошкоджену проводку або ненадійне з’єднання з масою. Перевірка напруги заряджання та стану з’єднань допоможе визначити, чи справді потрібно міняти реле.

Як підібрати заміну

Зіставте обидві колодки зі старою деталлю: форму корпусів, розташування фіксаторів, кількість зайнятих контактних місць і призначення кожного виводу. Окремо перевірте розміщення кріпильного отвору, габарити регулятора та довжину, потрібну для вільного прокладання проводу. Корпус має встановлюватися на штатне місце, а навколо ребер повинен залишатися простір для відведення тепла. Самого збігу позначення двигуна недостатньо для правильного підключення.

Заміна та перевірка

Вимкніть запалювання й від’єднайте мінусову клему акумулятора. Перед демонтажем запам’ятайте або зафіксуйте розташування колодок і спосіб прокладання проводів. Огляньте роз’єми з боку скутера: контакти з окисленням, слідами підгоряння чи слабким затиском потрібно відновити, пошкоджені колодки та ділянки проводки — замінити. Якщо залишити погане з’єднання, воно нагріватиметься й після встановлення нового реле.

Закріпіть регулятор, з’єднайте колодки до спрацювання фіксаторів і прокладіть провід без натягу, подалі від гарячих поверхонь, гострих країв та рухомих деталей. Не закривайте ребра корпусу щільною обмоткою. Після під’єднання акумулятора перевірте напругу заряджання відповідно до керівництва скутера, зокрема зі зміною обертів і ввімкненим освітленням. Неправильне підключення виводів може спричинити відсутність заряджання або пошкодження регулятора й обладнання, тому змінювати колодки без звіряння зі схемою не слід.
