Реле заряджання 4T GY6 125/150, 6 проводів, OLN

Реле заряджання для скутерів із чотиритактним двигуном GY6 125/150, з підключенням на 6 проводів. Позначення OLN збережено в назві. Реле-регулятор перетворює струм, що надходить від генератора, та обмежує напругу живлення акумулятора й споживачів. Справний регулятор потрібен, щоб батарея поповнювала заряд під час роботи двигуна та не зазнавала перезаряджання.

Будова та розміщення

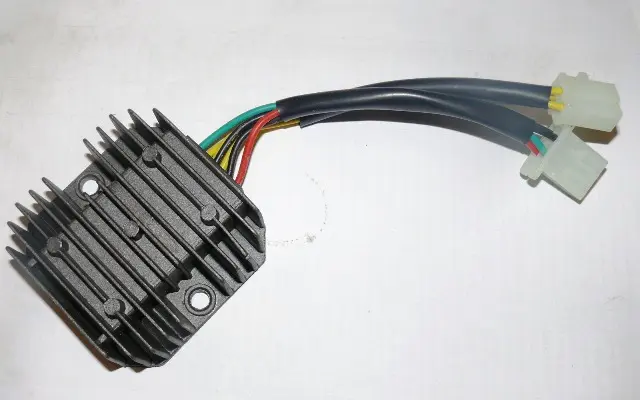

Корпус має ребра, два отвори для кріплення та виведені проводи з двома роз’ємами. Ребра збільшують площу відведення тепла, адже регулятор нагрівається під час роботи. Проводи зібрані в захисні оболонки. Під час монтажу потрібно залишити джгут без натягу біля корпусу та колодок, а саму деталь закріпити там, де передбачено її охолодження.

Ознаки несправності

Реле перевіряють, коли акумулятор постійно недозаряджений, надмірно нагрівається, лампи часто перегорають або їхня яскравість помітно змінюється зі зростанням обертів. Проте ці симптоми можуть виникати й через поганий контакт, пошкодження проводки або несправний генератор. Повільне обертання стартера саме по собі не доводить поломку регулятора. Спочатку перевіряють стан батареї, з’єднання та напругу заряджання за настановою для конкретного скутера.

Потемніння контактів, оплавлення колодки чи ізоляція, що затверділа від нагрівання, вказують на потребу оглянути з’єднання. Заміна лише регулятора не усуне перегрів пошкодженої клеми. Разом із ним варто перевірити відповідні роз’єми проводки, з’єднання маси та надійність кріплення. Бруд між ребрами заважає відведенню тепла, тому посадкове місце й корпус мають залишатися чистими.

Як підібрати

Почніть із порівняння обох колодок зі знятою деталлю: перевірте їхню форму, розташування фіксаторів, кількість зайнятих гнізд і призначення контактів за схемою проводки. Шість проводів та однакові на вигляд роз’єми ще не підтверджують збіг розпіновки. Колір ізоляції не варто використовувати як єдиний орієнтир. Помилка в підключенні може пошкодити регулятор та інші компоненти системи заряджання.

Зіставте відстань між кріпильними отворами, положення корпусу та простір навколо нього. Переконайтеся, що довжини проводів вистачає для вільного підключення, а колодки з’єднуються без надмірного зусилля й утримуються фіксаторами. Електричні параметри слід звірити зі знятим регулятором і вимогами схеми скутера. Переставляння контактів навмання або механічне припасування роз’єму може призвести до неправильного підключення.

Монтаж і перевірка

Перед зняттям вимкніть запалювання та від’єднайте мінусову клему акумулятора. Запам’ятайте розташування колодок і шлях прокладання джгута. Відпускайте фіксатори та тримайте роз’єми за корпуси, не витягуйте їх за проводи. Огляньте контактні гнізда: пошкоджені клеми й оплавлені колодки замінюють разом із несправним регулятором, щоб не залишати джерело нагрівання.

Встановіть деталь на штатне місце, збережіть передбачений контакт із кріпильною площадкою та доступ повітря до ребер. Проводи прокладіть подалі від гарячих і рухомих частин, перевірте, чи не затискає їх облицювання. Після підключення акумулятора виміряйте напругу заряджання в режимах, наведених у настанові скутера, та перевірте роз’єми на перегрів. Така перевірка допомагає виявити несправність проводки, яка могла залишитися після заміни реле.
