Реле заряджання 4T GY6 125/150, 5 проводів, VDK

Реле заряджання для чотиритактних скутерів GY6 125/150 — регулятор, що працює між генератором та бортовим обладнанням. Воно бере участь у перетворенні струму генератора й підтриманні напруги, потрібної для заряджання акумулятора. Справне реле допомагає запобігти недозаряджанню батареї та надмірній напрузі, яка шкодить акумулятору й підключеним споживачам. Позначення деталі — VDK.

Будова та підключення

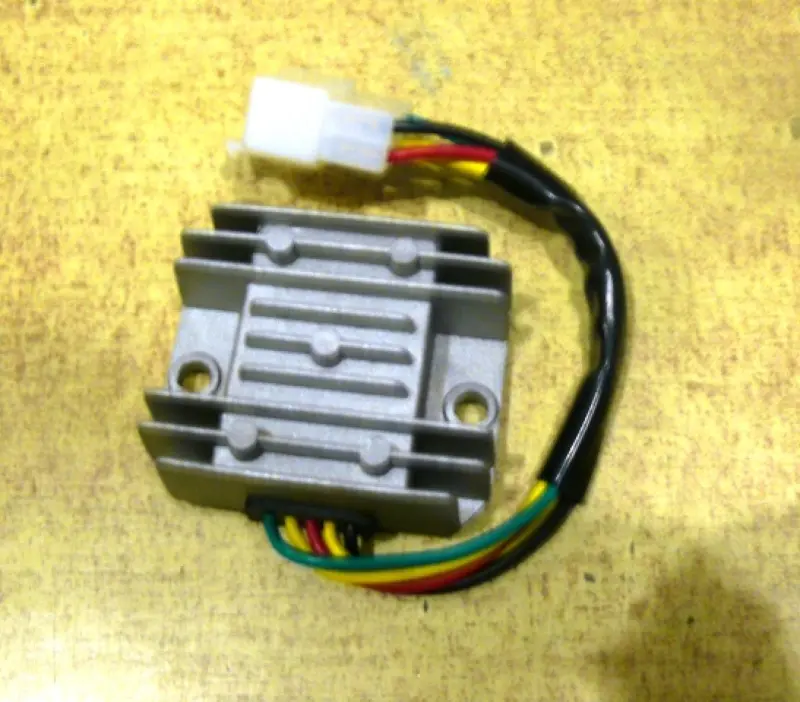

Із корпусу виходять п’ять проводів, зібраних у джгут із роз’ємом. Зовнішні ребра відводять тепло, а два отвори призначені для кріплення. Роз’єм на проводах дає змогу з’єднати реле з проводкою окремо від точки кріплення корпусу. Ребра не варто закривати чи залишати під шаром бруду: регулятору потрібне відведення тепла під час роботи.

П’ять проводів — корисний орієнтир для добору, проте їхня кількість не визначає сумісність повністю. Регулятори зі схожими корпусами можуть мати інше призначення контактів. Кольори ізоляції зручно порівнювати зі старим джгутом, але остаточно перевіряти підключення потрібно за схемою скутера.

Ознаки несправності

Систему заряджання перевіряють, якщо акумулятор втрачає заряд після поїздок, освітлення працює нестабільно, лампи часто перегорають або батарея має ознаки перезаряджання. Причиною може бути не лише реле, а й поганий контакт, пошкоджений провід чи несправність генератора. Тому заміні має передувати вимірювання зарядної напруги та огляд з’єднань. Нагрітий корпус без інших ознак ще не означає, що регулятор вийшов із ладу.

Як підібрати заміну

• Порівняйте кількість проводів, форму роз’єму, його ключі та розташування контактів.
• Звірте призначення виводів зі схемою техніки та підключенням знятого реле.
• Перевірте розміщення кріпильних отворів і простір для корпусу.
• Оцініть довжину та напрямок виходу джгута: підключення не повинно натягувати проводи.
• Переконайтеся, що регулятор відповідає генератору та штатній системі заряджання.

Навіть роз’єм, який легко з’єднується з проводкою, потребує перевірки розпінування. Неправильне підключення може спричинити відсутність заряджання, коротке замикання або пошкодження бортового обладнання. Якщо проводку раніше переробляли, відновлюйте відповідність схемі за перевіреним призначенням проводів, а не за випадковим порядком старих з’єднань.

Що врахувати під час заміни

Вимкніть запалювання та від’єднайте мінусову клему акумулятора. Після зняття реле огляньте відповідну частину роз’єму: окислені, потемнілі чи розхитані контакти потребують відновлення, а оплавлений корпус — заміни. Поруч варто перевірити ізоляцію джгута та з’єднання маси. Поганий контакт здатен нагріватися і порушувати заряджання навіть після встановлення справного регулятора.

Закріпіть корпус на штатному місці, залишивши ребра відкритими для відведення тепла. Прокладіть джгут без перегинів і затискання, подалі від гарячих поверхонь та рухомих частин. З’єднайте роз’єм до надійної фіксації, підключіть акумулятор і перевірте зарядну напругу в режимах, зазначених у документації скутера, зокрема з увімкненим освітленням. Якщо показники не відповідають нормі, продовжте перевірку системи заряджання; переставляти контакти навмання не можна.
