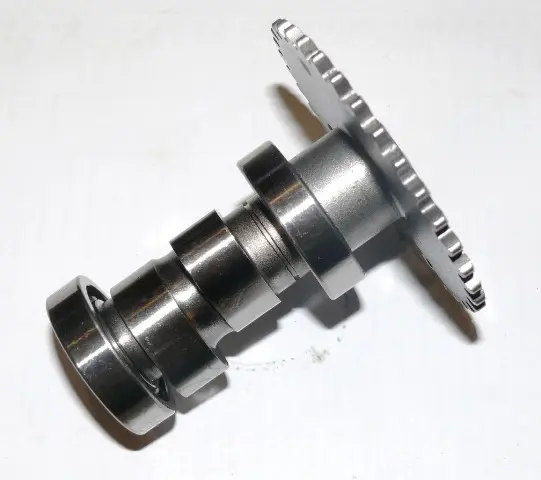

Розподільний вал ГРМ 4T GY6 50 із зіркою VDK

Розподільний вал ГРМ 4T GY6 50 із зіркою VDK призначений для газорозподільного механізму чотиритактного двигуна. Він задає моменти відкривання та закривання клапанів відповідно до руху поршня. Вал установлюється в головці циліндра й обертається від колінчастого вала через ланцюговий привод. Зірка входить до складу виробу та передає обертання на розподільний вал.

Будова та ознаки зношення

Два кулачки діють на впускний і випускний клапани через коромисла. Їхній профіль визначає рух клапанів, тому стан контактних поверхонь безпосередньо впливає на роботу газорозподілу. Під час огляду знятого вала перевіряють кулачки й опорні ділянки: задири, викришування, глибокі борозни та сліди перегрівання є приводом для ретельної оцінки стану деталі.

Стукіт у головці циліндра, нестійка робота двигуна або втрата тяги можуть супроводжувати зношення розподільного вала. Проте такі симптоми трапляються і через неправильні клапанні зазори, пошкоджені коромисла чи несправність ланцюгового привода. Рішення про заміну приймають після перевірки механізму та виявлення пошкоджень, а не лише за звуком двигуна.

Як перевірити відповідність

Основою для підбору є знятий вал і конструкція встановленої головки циліндра. Самого позначення двигуна недостатньо, якщо головку вже замінювали або переробляли. Потрібно переконатися, що збігаються посадки, розташування кулачків і геометрія ланцюгового привода.

• Зіставте загальну довжину вала, розміщення опор та їхні посадкові розміри.
• Перевірте профіль кулачків і їхнє положення відносно опор та зірки.
• Порівняйте кількість зубців, форму зірки та її положення в площині ланцюга.
• Звірте конструкцію з’єднань та орієнтири для встановлення фаз із документацією двигуна.

Невідповідні посадки можуть спричинити люфт або заклинювання. Зміщення зірки порушує хід ланцюга, а інший профіль кулачків змінює роботу клапанів. Вал має відповідати механізму без примусового стягування кріпленням; саме лише легке обертання ще не підтверджує правильність підбору.

На що зважати під час заміни

Перед демонтажем колінчастий вал установлюють у положення, визначене інструкцією двигуна, та перевіряють мітки газорозподілу. Ланцюг утримують від падіння всередину двигуна, а натягувач вивільняють у передбаченому для нього порядку. Спряжені деталі залишають упорядкованими за місцем установлення, відкриті порожнини захищають від бруду.

Разом із розподільним валом оглядають контактні поверхні коромисел, опори, зубці зірки, ланцюг, напрямні й натягувач. Пошкоджені коромисла можуть швидко зносити нові кулачки. За наявності слідів недостатнього змащування перевіряють надходження масла до головки та усувають причину. Зношені спряжені деталі й ущільнення, пошкоджені під час розбирання, замінюють за результатами огляду.

Під час складання робочі поверхні змащують моторним маслом. Кріплення затягують у послідовності та з моментом, наведеними в інструкції двигуна. Після встановлення фаз приводять натягувач у робоче положення й регулюють клапанні зазори. До запуску колінчастий вал обережно прокручують вручну та повторно звіряють мітки. Якщо виникає упор або заїдання, обертання припиняють: помилка у фазах може спричинити зіткнення клапанів із поршнем.
