Пружина зворотна ніжки кікстартера Yamaha JOG 50 VDK

Зворотна пружина ніжки кікстартера Yamaha JOG 50 повертає пусковий важіль у початкове положення після натискання. Під час руху ніжки вона закручується, накопичуючи зусилля, а коли ніжку відпускають — допомагає повернути вал назад. Справна пружина потрібна, щоб після спроби запуску важіль сам піднімався до упору й не залишався внизу.

Будова та ознаки несправності

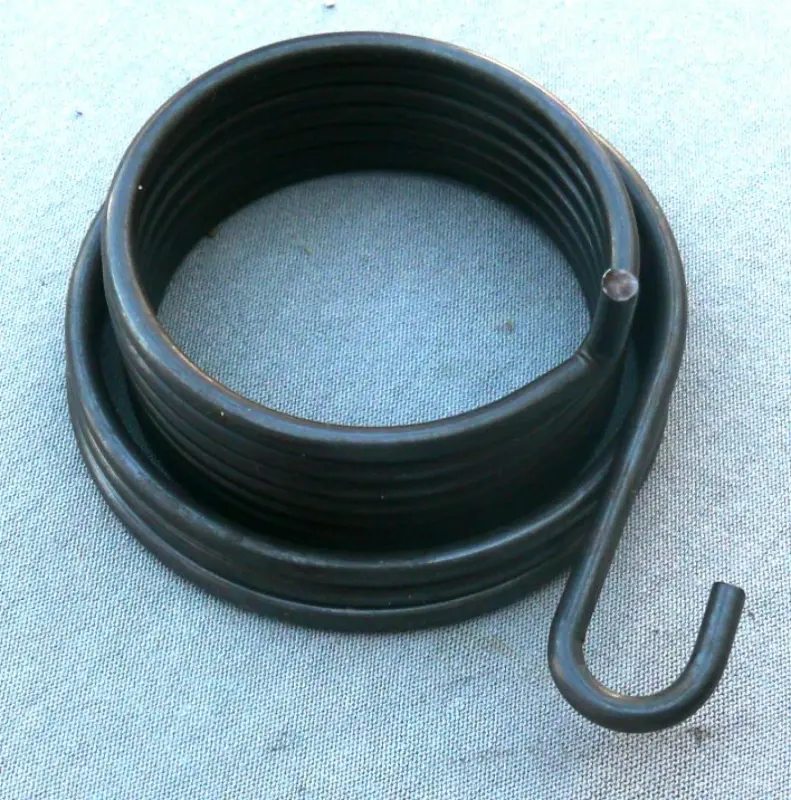

Деталь має кілька витків і відігнуті кінці, якими закріплюється в механізмі. Один із кінців утворює виражений гачок. Через ці зачепи зусилля передається між рухомою частиною та опорою. Тому для заміни важливі не лише габарити пружини: форма й розташування кінців визначають, чи стане вона на своє місце та чи зможе ніжка пройти весь потрібний хід.

Пружину варто оглянути, якщо ніжка піднімається мляво, зупиняється нижче початкового положення або зовсім не повертається. Зламаний кінець, тріщина, деформовані витки та втрата пружності — причини замінити деталь. Водночас повільне повернення може спричиняти бруд, заїдання вала чи зношення його опор. Пружина не виправить тугий хід механізму, тож спочатку потрібно з’ясувати, що саме заважає руху.

Як перевірити відповідність

Зіставте нову пружину зі знятою та перевірте місце її встановлення. Потрібно звірити внутрішній і зовнішній діаметри, товщину дроту, висоту частини з витками, кількість витків і напрямок навивання. Так само перевірте довжину, вигини та взаємне положення кінців. Замалий внутрішній діаметр може спричинити затискання на посадці, а інша форма гачка — завадити правильному закріпленню.

Пошкоджену пружину не завжди можна використовувати як точний зразок: після поломки або розтягування її форма змінюється. Додатково орієнтуйтеся на пази, опорні виступи та будову самого механізму. Переконайтеся, що місця кріплення цілі й можуть утримувати зачепи. Назву моделі варто звіряти разом із конструкцією знятої деталі, особливо коли пусковий механізм уже замінювали в зборі.

На що зважати під час заміни

До розбирання зафіксуйте положення обох кінців пружини та вала відносно упору. Власний знімок механізму допоможе відновити правильне розташування деталей. Знімайте натяг поступово й утримуйте пружину, щоб вона не розкрутилася різко. Після демонтажу огляньте посадку вала, втулки, упори та ділянки зачеплення. Пошкоджені кріплення й зношені опори потрібно привести до ладу, інакше можливі перекіс або зіскакування кінця пружини.

Під час складання дотримуйтеся напрямку закручування та попереднього натягу, передбачених конструкцією механізму. Не підгинайте кінці силоміць, щоб пристосувати невідповідну деталь, і не збільшуйте натяг навмання. Надмірне зусилля здатне обмежити хід ніжки та перевантажити зачепи. Зібравши механізм, перевірте його з вимкненим двигуном: ніжка має рухатися без заїдання й самостійно повертатися до упору. Якщо цього не відбувається, ще раз перевірте посадку пружини, закріплення її кінців і свободу руху вала.
