Прокладки циліндра Honda LEAD 90 Ø48 мм, набір VDK

Набір прокладок циліндра Honda LEAD 90 Ø48 мм VDK потрібен для герметизації з’єднань під час складання циліндра. Прокладки ущільнюють стики прилеглих поверхонь, допомагаючи утримувати тиск і запобігати витокам. Їх замінюють після розбирання циліндра, у разі пошкодження ущільнень або коли з’єднання втратило герметичність.

Конструкція набору

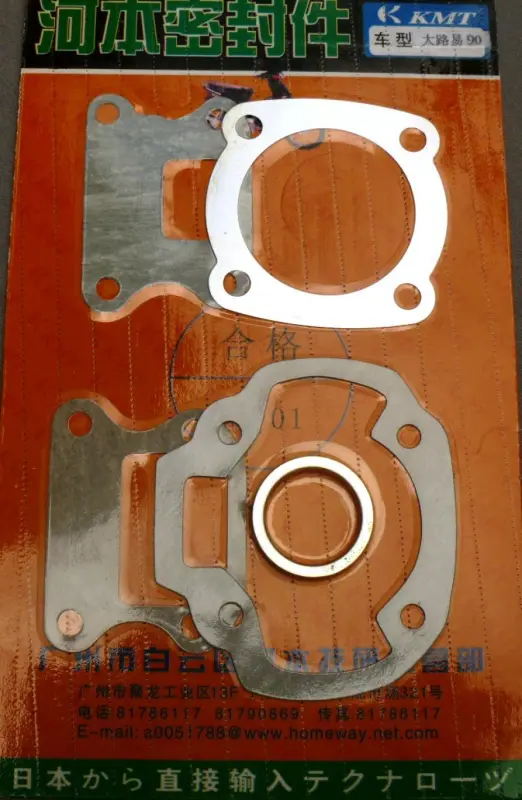

До набору входять плоскі фігурні прокладки з отворами для кріплення та вирізами, прокладка з великим круглим отвором і окреме кільцеве ущільнення. Кожна форма відповідає певній посадковій поверхні. Для правильного прилягання мають збігатися не лише центральні отвори, а й зовнішній контур, місця кріплення та бічні вікна.

Ø48 мм — позначення діаметра в назві набору, яке слугує орієнтиром для підбору до циліндра. Зіставте його з розміром установленої циліндро-поршневої групи. Якщо двигун уже ремонтували й циліндр замінювали, перевіряйте саме встановлені деталі: їхнє виконання може відрізнятися від попереднього. Назви моделі скутера в такому разі недостатньо.

Ознаки втрати герметичності

Перевірити прокладки варто за слідів прориву газів біля стику, маслянистого забруднення вздовж з’єднання, зниження компресії або нестійкої роботи двигуна. Спочатку з’ясовують, звідки виникає витік, адже ці симптоми можливі й через інші несправності. На знятому ущільненні звертають увагу на розриви, прогари, заломи та нерівномірне обтиснення. Після розбирання зазвичай ставлять нову прокладку: попередня вже набула форми затиснутих поверхонь і може не ущільнити їх повторно.

Перевірка перед складанням

Прикладіть нові прокладки до відповідних поверхонь і порівняйте зі знятими. Перевірте контур, центральний отвір, розташування отворів під шпильки та форму вирізів. Деталь має лягати рівно, без натягування та загинання країв. Вона не повинна перекривати передбачені проходи або виступати в місця, де заважатиме сусіднім деталям. Для окремого кільцевого ущільнення звіряють посадкове місце та розміри старого зразка.

Товщина прокладки також має відповідати вимогам установленого циліндра, оскільки впливає на положення деталей після затягування. Вимірювання сильно обтиснутого старого ущільнення не завжди показує його початкову товщину. Не варто складати кілька прокладок одна на одну чи підрізати отвори, щоб пристосувати невідповідну деталь. Розбіжність контуру — привід перевірити виконання циліндра.

Як установлюють прокладки

Привалочні поверхні очищають від залишків старих ущільнень, оберігаючи їх від подряпин. Частинки прокладки не повинні потрапляти всередину двигуна. Під час підготовки оглядають площини, шпильки, різьбу та сусідні ущільнення. Якщо поверхня деформована або кріплення пошкоджене, сама заміна прокладки не усуне причину витоку.

Прокладки суміщають з отворами та вирізами й стежать, щоб вони не зсунулися під час складання. Герметик використовують лише в місцях, визначених ремонтною документацією двигуна. Кріплення затягують поступово, дотримуючись установленої послідовності та моменту. Перекіс, надмірне зусилля або невідповідна товщина ущільнення можуть спричинити повторний витік і порушити роботу циліндра. Після складання перевіряють герметичність стиків.
