Набір прокладок циліндра 4T GY6 80 Ø47 мм AMG

Набір прокладок циліндра 4T GY6 80 Ø47 мм AMG потрібен для ущільнення з’єднань під час складання циліндра та головки двигуна. Позначення 4T означає чотиритактний двигун. Прокладки розміщують під циліндром і між циліндром та головкою. Щільне прилягання в цих місцях допомагає утримувати оливу всередині двигуна та зберігати тиск у камері згоряння.

Склад і будова

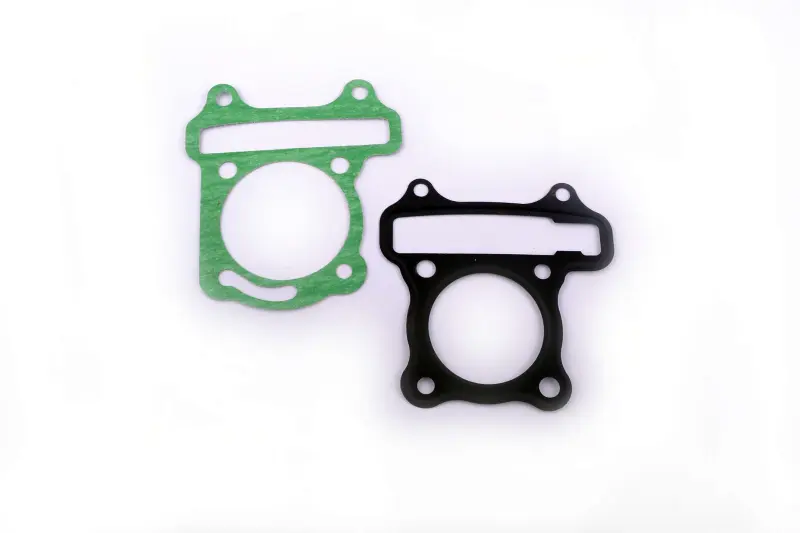

Набір містить дві профільні прокладки: прокладку основи циліндра та прокладку головки циліндра. Вони мають різні контури й окремі вирізи. Кожна має центральний круглий отвір, отвори для кріплення та видовжений проріз. Їхнє розташування має відповідати поверхням двигуна, між якими затискається ущільнення. Зсув під час складання здатен порушити герметичність або частково перекрити прохід.

Ознаки потреби в заміні

Після зняття головки чи циліндра прокладки замінюють: ущільнення, яке вже було обтиснуте, після розбирання може не прилягати належним чином. Приводом перевірити ці з’єднання є сліди оливи вздовж стику, прорив газів між головкою та циліндром, а також падіння компресії. Слабша тяга й складний запуск можуть мати й інші причини, тому спочатку визначають місце втрати герметичності.

Прокладка може пошкодитися через перегрів, нерівномірне затягування кріплення або дефекти поверхонь, до яких вона прилягає. Під час розбирання оглядають площини головки, циліндра та картера. Прогар, подряпини чи викривлення не варто залишати без уваги: нове ущільнення не усуває пошкодження металевих деталей, а невиправлена причина може знову призвести до витоку.

Що звірити для підбору

Перевірте позначення двигуна та розмір установленої циліндро-поршневої групи. Орієнтир Ø47 мм потрібно зіставляти з формою знятих прокладок. Порівняйте зовнішній контур, відстані між отворами під шпильки, розташування малих отворів і форму видовженого прорізу. Збігу лише центрального отвору замало: прокладка повинна ставати на своє місце без підрізання, натягування та перекриття каналів.

Товщина ущільнення також має відповідати вимогам двигуна, оскільки вона впливає на взаємне положення деталей після складання. Обтиснуту стару прокладку можна використати як зразок контуру, проте виміряна на ній товщина не є точним розміром нової. Якщо циліндр або головку раніше замінювали під час перероблення двигуна, звіряйте набір із деталями, які фактично встановлені.

Підготовка та монтаж

Перед установленням видаляють залишки попередніх ущільнень, оберігаючи прилеглі площини від подряпин. Частинки прокладки не повинні потрапляти всередину двигуна. Поверхні очищають і перевіряють на рівність, після чого вкладають нові прокладки з правильним суміщенням усіх отворів. Вони мають вільно сідати на шпильки та залишатися на місці під час складання.

Герметик використовують лише за вимогами посібника з ремонту двигуна: надлишок, видавлений усередину, може потрапити в канали. Кріплення затягують поступово, дотримуючись визначеної послідовності та моменту. Під час роботи доречно перевірити стан шпильок, різьби й сусідніх ущільнень, які довелося знімати. Після складання оглядають стики на наявність витоків. Неправильний підбір або зміщення прокладки загрожує втратою оливи, зниженням компресії та повторним розбиранням циліндра.
