Набір прокладок циліндра 4T GY6 80 Ø47 мм JYMP (#VDK)

Набір прокладок циліндра 4T GY6 80 Ø47 мм JYMP (#VDK) потрібен для відновлення герметичності з’єднань після зняття циліндра та головки двигуна. Позначення 4T означає чотиритактний двигун, а Ø47 мм вказує на діаметр у позначенні набору. Прокладка головки утримує тиск у камері згоряння, тоді як прокладка під циліндром ущільнює його з’єднання з картером і запобігає витіканню оливи через стик.

Склад і будова

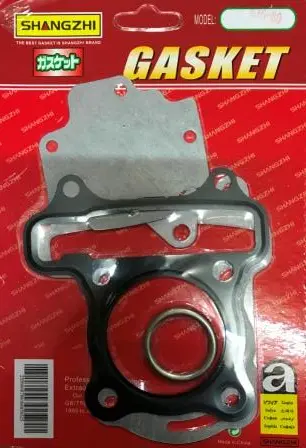

Набір містить прокладки головки та основи циліндра, фігурну деталь й окреме ущільнювальне кільце. Призначення фігурної деталі потребує уточнення. Плоскі прокладки мають отвори для кріплення та проходи відповідної форми. Їхнє розташування має точно відповідати поверхням двигуна. Збіг зовнішнього контуру ще не означає правильного підбору: зміщений виріз може закрити канал або залишити ділянку стику без належного ущільнення.

Ознаки негерметичності

Свіжі сліди оливи біля основи циліндра чи під головкою, нагар уздовж з’єднання та прорив газів — причини перевірити прокладки. Пошкодження ущільнення головки може супроводжуватися падінням компресії, складним запуском і втратою тяги. Проте за самими цими симптомами прокладку не вибраковують: спочатку з’ясовують, звідки саме виникає витік і в якому стані прилеглі поверхні.

Після розбирання циліндра або головки обтиснуті прокладки замінюють новими. Старе ущільнення вже набуло форми попереднього стику й під час повторного встановлення може не прилягти щільно. Типові причини пошкодження — перегрів, нерівномірне затягування, подряпини на площині та залишки попередньої прокладки. Деформовану головку чи циліндр потрібно перевірити й усунути дефект, інакше витік повториться.

Що звірити під час підбору

Перевірте позначення двигуна й розмір циліндра, а потім порівняйте прокладки зі знятими та з посадковими поверхнями. Зіставте центральний отвір, форму країв, отвори під кріплення та всі проходи. Під час примірювання прокладка має вільно ставати на напрямні й лежати без перекосів або складок. Для кільця перевіряють місце встановлення, діаметр і переріз за штатним ущільненням.

Зверніть увагу також на потрібну товщину: вона впливає на положення деталей після складання. Орієнтуйтеся на вимоги конкретного двигуна, адже стара прокладка вже стиснута і її вимір не завжди відображає початкову товщину. Не підганяйте невідповідні отвори та не складайте кілька прокладок замість однієї. Такі зміни порушують посадку й можуть спричинити втрату герметичності.

Підготовка та встановлення

Розбирають охололий двигун. Знімають старі ущільнення, обережно очищають площини від залишків прокладок і захищають картер та канали від сміття. Не можна залишати задирки чи глибокі подряпини на поверхнях прилягання. Разом із ними оглядають напрямні, шпильки, різьбу та сусідні ущільнення: пошкодження кріплення або сліди витоку варто усунути до складання.

Прокладки вкладають так, щоб усі отвори залишалися суміщеними. Герметик використовують лише в місцях, передбачених інструкцією двигуна, оскільки його надлишок здатний потрапити в канали. Кріплення головки затягують поетапно, дотримуючись установленого порядку та моменту. Після складання перевіряють герметичність стиків. Перекошена прокладка або нерівномірне затягування можуть спричинити витік оливи, падіння компресії та потребу знову розбирати з’єднання.
