Набір прокладок двигуна Yamaha JOG 3KJ AMG

Набір прокладок двигуна Yamaha JOG 3KJ AMG призначений для заміни ущільнень під час розбирання та складання двигуна скутера. Прокладки розташовуються між прилеглими поверхнями деталей і забезпечують герметичність стиків. Їх замінюють у разі пошкодження, просочування масла через з’єднання або після розбирання, якщо старе ущільнення порвалося, розшарувалося чи має виразні сліди стискання.

Будова набору

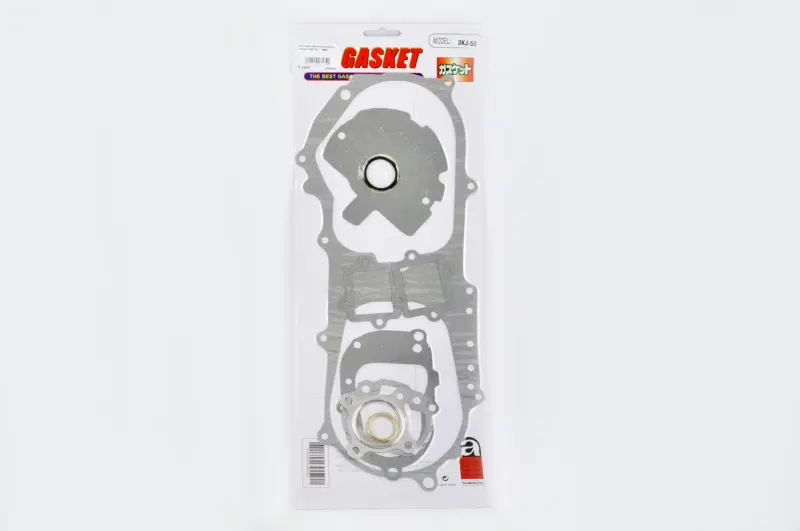

До набору входять плоскі фігурні прокладки з отворами для кріплення й вирізами, а також кільцеві ущільнення. Кожен контур має відповідати своєму місцю встановлення. Самої подібності зовнішніх обрисів недостатньо: значення мають внутрішні прорізи, ширина смуги ущільнення та розташування всіх отворів. Такий набір зручний під час ремонту, що потребує розбирання кількох з’єднань і заміни їхніх прокладок.

Ознаки пошкодження ущільнень

Свіжі сліди масла вздовж стику, забруднення, яке знову з’являється після очищення, та пошкоджені краї прокладки — причини перевірити з’єднання. Негерметичність у місцях, пов’язаних із впуском, може спричиняти підсмоктування повітря й нестійку роботу двигуна. Спочатку визначте джерело витоку: подібні прояви не завжди пов’язані саме з прокладкою. Якщо кришка деформована або корпус має тріщину, заміни ущільнення буде недостатньо.

Що звірити під час підбору

Перевірте позначення двигуна, а потрібні прокладки зіставте зі знятими ущільненнями та поверхнями, між якими вони встановлюються. Звірте зовнішні й внутрішні контури, відстані між центрами кріпильних отворів, вирізи під виступи та прохідні отвори. Необхідну товщину уточнюйте за технічною документацією двигуна. Стара прокладка після стискання не завжди придатна як зразок товщини, а помилка може змінити взаємне положення деталей.

До складання розкладіть ущільнення за місцями встановлення. Прокладка повинна вільно суміщатися з кріпленням і напрямними, залишати відкритими передбачені проходи та не виступати в порожнини з рухомими деталями. Потреба розтягувати отвори чи підрізати край означає, що відповідність слід перевірити ще раз. Стягування невідповідної прокладки болтами може зім’яти її та залишити ділянку, через яку виникне витік.

Підготовка та складання

Приберіть залишки старого ущільнення, не дряпаючи площини рознімання. Стежте, щоб шматочки прокладки не потрапили всередину двигуна. Очистьте прилеглі поверхні й перевірте їх на задири, корозію та сліди перекосу. Поки з’єднання розібране, огляньте напрямні втулки, різьбу кріплення та сусідні ущільнення. Пошкоджені деталі потрібно замінити до складання, щоб нова прокладка працювала на справних поверхнях.

Встановлюйте ущільнення рівно, без складок і зміщення. Герметик використовуйте лише там, де це передбачено порядком складання двигуна: надлишок засобу може видавитися всередину та закрити прохід. Болти затягуйте поступово, дотримуючись визначеної послідовності й моменту затягування. Надмірне зусилля може пошкодити прокладку або викривити кришку. Після складання та першого прогрівання перевірте стики на витоки. Повторне підтягування кріплення виконуйте лише тоді, коли цього вимагає настанова з ремонту.
