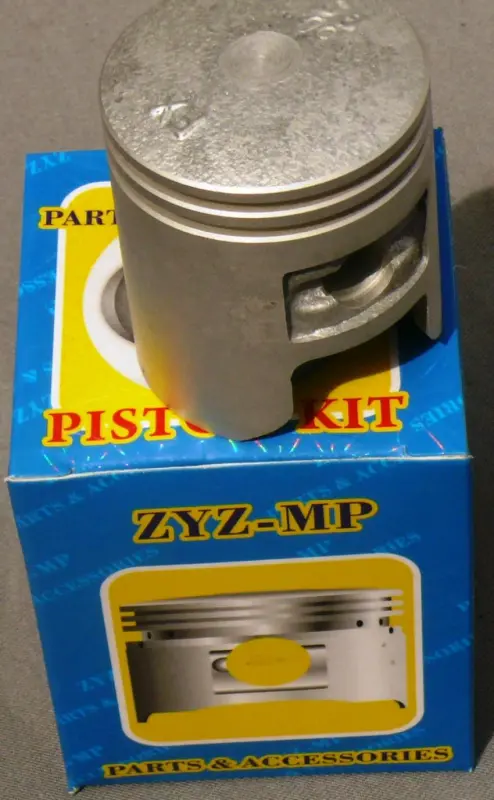

Поршень Honda TACT 50 AF16 Ø41,25 мм, ремонтний 0,25 ZYZ-MP (#VDK)

Ремонтний поршень ZYZ-MP для Honda TACT 50 AF16 має діаметр 41,25 мм і позначення ремонтного розміру 0,25. Його добирають для відновлення циліндро-поршневої групи з урахуванням фактичного стану та розмірів циліндра. Поршень сприймає тиск газів і через палець та шатун передає зусилля на колінчастий вал. Разом із кільцями він ущільнює простір у циліндрі, допомагаючи підтримувати компресію, необхідну для запуску й роботи двигуна.

Будова та ознаки зношення

У верхній частині поршня є канавки для кілець, збоку — отвір під палець і вирізи в спідниці. Ці елементи мають відповідати геометрії двигуна: самого збігу діаметра для правильного підбору недостатньо. Спідниця спрямовує поршень під час руху в циліндрі, а канавки утримують кільця в потрібному положенні.

Складний запуск, втрата тяги, зниження компресії або сторонній стукіт — привід перевірити стан поршня та циліндра. За одним симптомом причину не визначають. На знятій деталі шукають задири, тріщини й пошкодження днища, перевіряють зношення канавок та отворів під палець. Перегрів, нестача мастила чи забруднення можуть пошкодити поверхні тертя. Якщо залишити причину несправності, заміна поршня не забезпечить тривалої роботи.

Як перевірити відповідність

Позначення 0,25 вказує на ремонтний розмір, але рішення про встановлення ухвалюють після вимірювання циліндра. Потрібно оцінити овальність, зношення на різній висоті та можливість обробки під обраний поршень. Зазор між поршнем і циліндром визначають за фактичними вимірами та вимогами до двигуна. Збільшений поршень не варто встановлювати лише тому, що старий має великий люфт: надто щільна посадка загрожує прихопленням після нагрівання.

• Порівняйте діаметр, загальну висоту й відстань від осі пальця до днища зі знятим поршнем.
• Звірте розміри пальця, форму спідниці, розташування отворів і бічних вирізів.
• Перевірте кількість та розміри канавок для кілець, положення стопорів кілець, якщо вони передбачені конструкцією.
• Огляньте циліндр: глибокі задири та значне зношення не зникають після встановлення нового поршня.

Що врахувати під час складання

Разом із поршнем перевіряють кільця, палець, його стопорні кільця та підшипник верхньої головки шатуна. Зношені й пошкоджені деталі замінюють, для розібраних з'єднань добирають відповідні прокладки. Поршневі кільця мають підходити до канавок за розмірами та профілем. Окремо перевіряють зазор у замках кілець у циліндрі: неправильний підбір може спричинити заклинювання або недостатнє ущільнення.

Поршень орієнтують відповідно до конструкції двигуна, змащують палець і поверхні тертя. Стопорні кільця пальця повинні повністю зайти у свої пази. Надягаючи циліндр, обережно стискають поршневі кільця та стежать за положенням замків відносно стопорів. Якщо поршень не входить вільно зі стиснутими кільцями, причину опору перевіряють, а не долають силою. Після складання контролюють вільний рух механізму, дотримуються встановленого порядку затягування та режиму припрацювання. Помилка в розмірі, орієнтації поршня чи фіксації пальця може пошкодити циліндр і сам поршень.
