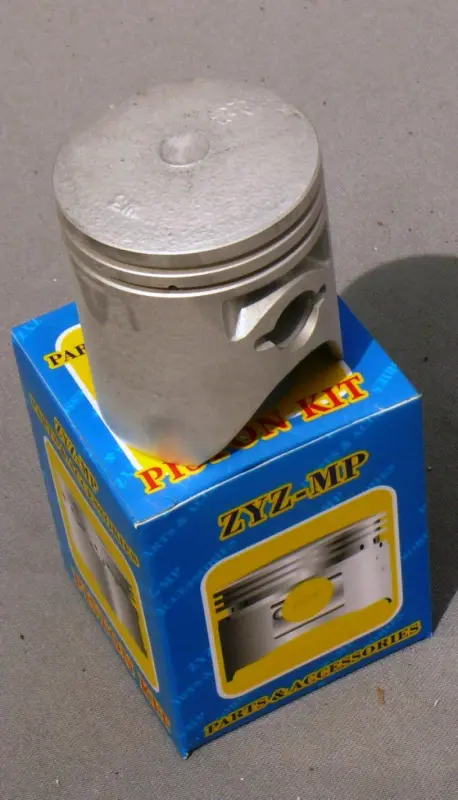

Поршень Honda LEAD 90 ремонтний +0,25 мм (Ø48,25 мм) ZYZ-MP (#VDK)

Поршень Honda LEAD 90 ZYZ-MP (#VDK) ремонтного розміру +0,25 мм із позначеним діаметром 48,25 мм призначений для заміни поршня під час ремонту циліндро-поршневої групи. Він сприймає тиск газів під час згоряння суміші та через поршневий палець передає зусилля шатуну. Разом із кільцями поршень підтримує ущільнення в циліндрі, необхідне для компресії, впевненого запуску та нормальної тяги двигуна.

Підбір ремонтного розміру

Позначення +0,25 мм означає збільшення розміру відносно номінального. Такий поршень підбирають до циліндра після відповідної ремонтної обробки. Число 48,25 мм не є готовим завданням для розточування: між спідницею поршня та стінкою циліндра має залишатися робочий зазор. Розмір обробки визначають за фактичними вимірами нової деталі та вимогами до двигуна.

У верхній частині поршня є кільцеві канавки, збоку розташований отвір для пальця, а внизу спідниці — вирізи. Геометрія цих ділянок має значення для правильного встановлення. Однаковий діаметр двох поршнів ще не підтверджує взаємозамінність: відмінності у висоті, положенні пальця чи формі спідниці можуть завадити складанню або роботі двигуна.

Ознаки зношення

Стан поршня варто перевірити, якщо знизилася компресія, двигун важче запускається, втрачає тягу або з боку циліндра чути сторонній стукіт. Після розбирання оглядають спідницю на задири, перевіряють днище, канавки кілець і отвори під палець. Подібні прояви бувають і через зношені кільця чи циліндр, тому потребу в заміні визначають за результатами огляду та вимірювання.

Що порівняти зі знятою деталлю

• Поточний розмір циліндра, овальність і конусність його робочої поверхні. Одного виміру біля краю недостатньо для оцінки зношення.
• Діаметр і довжину пальця, загальну висоту поршня та відстань від осі пальця до днища.
• Форму днища й спідниці, розташування вирізів та виконання канавок для кілець.
• Відповідність кілець ремонтному розміру й канавкам, а також розташування стопорів кілець, якщо вони передбачені конструкцією.

Старий поршень допоможе порівняти форму, проте його зношений діаметр не можна брати за єдиний орієнтир. Для циліндра, який уже ремонтували, спочатку встановлюють фактичний розмір. Розточування та хонінгування узгоджують із майстром після вимірювання нового поршня. Замалий зазор створює ризик прихоплення, а завеликий сприяє стукоту й погіршує ущільнення.

На що зважати під час монтажу

Перед складанням циліндр очищують від залишків обробки, оглядають палець, його посадкові поверхні та підшипник верхньої головки шатуна. Перевіряють зазор у замку кожного кільця в циліндрі та посадку кілець у канавках. Кільця не розводять надмірно; під час встановлення дотримуються їхнього маркування та положення замків відносно стопорів. Напрямок встановлення поршня звіряють із настановою для двигуна та чіткими монтажними позначеннями.

Поверхні тертя змащують під час складання. Використовують справні поршневі кільця та нові стопорні кільця пальця, переконавшись, що стопори повністю зайшли в канавки. Прокладки розібраних з’єднань оглядають і замінюють пошкоджені. Циліндр насувають без силового натискання, утримуючи кільця у правильному положенні, після чого перевіряють вільний рух поршня. Якщо попередній поршень пошкодився через перегрівання чи недостатнє змащення, причину усувають до запуску, щоб несправність не повторилася.
