Патрубок карбюратора (впускний колектор) Yamaha JOG 27V VDK

Патрубок карбюратора (впускний колектор) Yamaha JOG 27V VDK з’єднує карбюратор із впуском двигуна та пропускає підготовлену паливно-повітряну суміш. Щільність з’єднання тут має пряме значення: крізь тріщини або нещільні стики до впуску потрапляє додаткове повітря. Через це склад суміші змінюється, навіть якщо налаштування карбюратора залишилися такими самими.

Будова патрубка

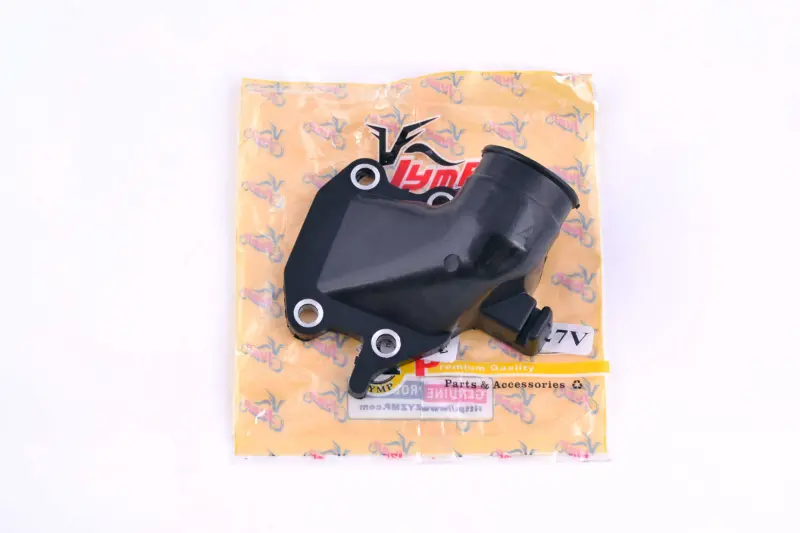

Чорний корпус має вигнутий канал, широкий фланець для кріплення та круглу горловину для приєднання карбюратора. В отворах кріплення є металеві втулки. Вигин визначає, як карбюратор розташовуватиметься відносно впуску та сусідніх деталей. Тому під час заміни потрібно враховувати всю геометрію колектора: збігу отворів недостатньо, якщо горловина спрямована під іншим кутом і з’єднання доводиться натягувати.

Ознаки пошкодження

Колектор перевіряють, коли на корпусі з’являються тріщини, горловина пошкоджена, фланець деформований або стики втратили герметичність. Підсмоктування повітря може супроводжуватися нестійким холостим ходом, зависанням обертів після відпускання газу та непослідовною реакцією на регулювання. Такі прояви мають різні причини, тож рішення про заміну варто приймати після огляду патрубка й перевірки його з’єднань.

Найуважніше огляньте ділянки біля кріплень і місце посадки карбюратора. Перекіс, надмірне затягування та навантаження від неправильно зібраного впуску можуть спричинити пошкодження. Тріщину в корпусі або деформовану посадку не виправити сильнішим затягуванням болтів. Під час заміни також перевірте ущільнення: якщо воно пошкоджене, новий колектор сам по собі не забезпечить щільного стику.

Як перевірити відповідність

Зіставте старий і новий патрубки за обрисом фланця, кількістю та розташуванням отворів, формою поверхні прилягання. Виміряйте посадковий діаметр і глибину горловини, порівняйте напрямок її виходу. Переконайтеся, що карбюратор матиме достатньо місця й не впиратиметься в сусідні деталі. Якщо на знятому патрубку передбачені додаткові місця під’єднання, їхнє розташування також потрібно звірити.

Заміна та перевірка з’єднань

Спочатку очистьте ділянку навколо колектора, щоб під час розбирання бруд не потрапив усередину двигуна. Звільніть з’єднання з карбюратором, відкрутіть кріплення та зніміть патрубок, зберігаючи поверхню прилягання без подряпин. Тимчасово закрийте відкритий впуск чистим матеріалом. Приберіть залишки старого ущільнення, огляньте площину стику, болти, хомут і сусіднє з’єднання карбюратора.

Новий патрубок установлюють зі справним відповідним ущільненням. Спершу сумістіть посадкові місця без натягу, потім рівномірно затягніть кріплення за вимогами посібника з обслуговування техніки. Не намагайтеся стягнути болтами деталі, які не прилягають вільно: це може викривити фланець і залишити щілину. Після складання перевірте, чи надійно закріплений карбюратор, чи немає перекосу та зайвого натягу. Оцініть роботу на холостому ходу: поки впуск негерметичний, налаштування карбюратора не дадуть сталого результату.
