Ніжка кікстартера Yamaha JOG 50 VDK

Ніжка кікстартера Yamaha JOG 50 VDK — зовнішній важіль для запуску двигуна ногою. Через неї зусилля передається на вал пускового механізму, який прокручує двигун під час натискання. Її замінюють, якщо старий важіль зігнувся, тріснув, проковзує на валу або більше не забезпечує зручної опори для стопи.

Будова ніжки

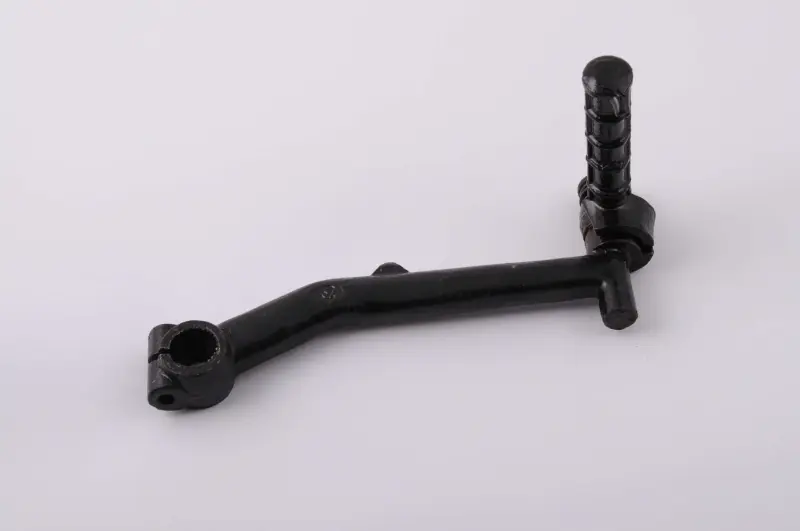

Деталь має чорну поверхню, вигнутий важіль і відкидний упор із поперечними ребрами. Біля основи розташований посадковий отвір із розрізом та затискним кріпленням. Вигин визначає відстань від важеля до корпусу скутера, тому під час підбору потрібно враховувати всю форму ніжки. Ребриста поверхня допомагає втримувати підошву при натисканні, а шарнір дає змогу скласти упор після запуску.

Кріплення на валу має передавати навантаження без проковзування. Хитання біля основи, зміщення ніжки та її поворот окремо від вала свідчать, що з’єднання потребує перевірки. Робота з ослабленим затиском поступово пошкоджує посадкові поверхні. У такому разі заміни самого важеля може виявитися недостатньо, якщо вже зношене місце його встановлення на валу.

Як перевірити відповідність

Порівняйте зі знятою деталлю діаметр і профіль посадкового отвору, глибину встановлення та розташування затискача. Окремо звірте довжину важеля, його вигин, відстань до упора для ноги й напрямок складання. Назва моделі допомагає зорієнтуватися, але правильність підбору визначає також відповідність посадки й геометрії конкретному скутеру.

Перевірте, чи залишиться простір біля кришки двигуна, облицювання та сусідніх деталей. Це потрібно і для складеної ніжки, і для повного ходу під час запуску. Невдалий вигин призводить до торкання корпусу, а невідповідне положення упора заважає зручно натискати ногою. Не виправляйте невідповідність посадки надмірним затягуванням болта або розточуванням отвору.

Ознаки зношення

Огляньте ділянку навколо затискача на тріщини, перевірте, чи немає деформації після удару. Значний люфт відкидного упора та пошкоджені ребра також погіршують користування ніжкою. Якщо важіль міцно тримається на валу, але пусковий механізм проскакує або не повертається після натискання, варто перевірити сам привід кікстартера. Нова зовнішня ніжка не усуне несправність усередині механізму.

Заміна та контроль

Заглушіть двигун і стійко встановіть скутер. Позначте початкове положення важеля, щоб мати орієнтир під час монтажу. Послабте затискне кріплення, за потреби вийміть болт і зніміть ніжку. Не бийте по валу та не використовуйте кришку як опору для інструмента. Після зняття очистьте посадку, перевірте стан вала, болта й різьби. Пошкоджений кріпильний елемент слід замінити, а причину пошкодження різьби — усунути.

Насадіть ніжку до належної глибини та виставте її положення. Затягуйте кріплення відповідно до вимог посібника зі скутера. Переконайтеся, що упор складається, важіль не зачіпає корпус, проходить свій хід і повертається. Після перших запусків ще раз перевірте затиск: зміщення або новий люфт потребують з’ясування причини. Справне з’єднання утримує ніжку на місці під навантаженням без поступового розхитування.
