Ніжка кікстартера Honda DIO VDK

Ніжка кікстартера Honda DIO VDK — зовнішній важіль для ножного запуску двигуна скутера. Натискання на упор передає зусилля на вал механізму кікстартера. Таку деталь замінюють після згинання важеля, зношення посадки або пошкодження шарніра упору. Справна ніжка міцно тримається на валу, дає змогу впевнено натиснути ногою та проходить повний хід, не зачіпаючи сусідні деталі.

Будова ніжки

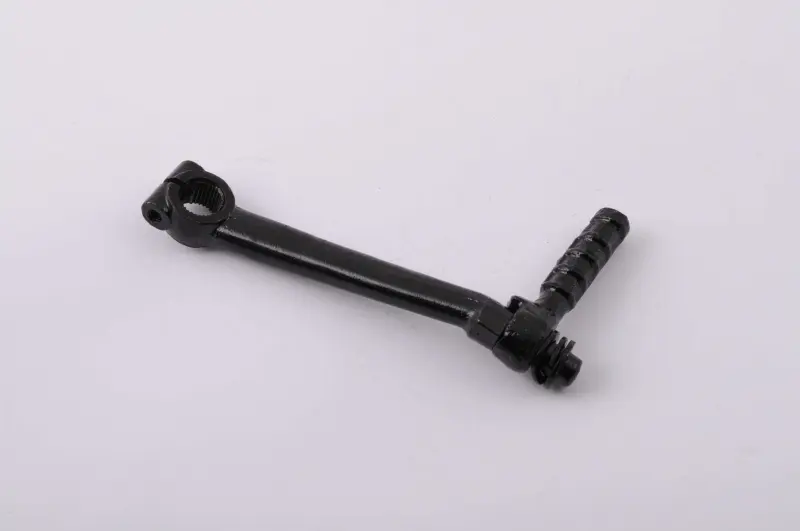

Важіль має чорну поверхню. З боку кріплення розташований розрізний затискач із внутрішніми шліцами та місцем для стяжного кріплення. На протилежному кінці встановлений відкидний упор для ноги з поперечним рельєфом. Шліци передають обертання на вал, а затискач фіксує посадку важеля. Завдяки шарніру упор можна скласти після запуску. Для зручного користування він має вільно розкладатися й не хитатися під навантаженням.

Ознаки зношення

Перевірити ніжку варто, якщо біля основи з’явився люфт, важіль зміщується на валу під час натискання або в зоні затискача утворилася тріщина. Після удару він може зігнутися та почати чіпляти кришку. Окремо оцініть шарнір: заїдання, надмірний люфт чи нестійке положення упору заважають нормально користуватися ножним запуском. Якщо затягнуте з’єднання проковзує, огляньте шліци як ніжки, так і вала. Надмірне затягування не відновлює їхній профіль і може пошкодити затискач.

Як перевірити відповідність

Зіставте зі знятою деталлю діаметр посадкового отвору, кількість і профіль шліців, глибину посадки та розташування стяжного кріплення. Далі порівняйте довжину й вигин важеля, відстань від нього до упору для ноги та напрямок складання упору. Від цих ознак залежить, чи стане ніжка на вал і чи вистачить їй місця для руху. Інша форма важеля може спричинити контакт із корпусом або обмежити хід ще до завершення натискання.

Зверніть увагу на початковий кут установлення та проміжки до облицювання й підніжок. Перед зняттям старої деталі зручно позначити її положення на валу. Під час примірювання перевірте, чи доступний упор для ноги та чи можна скласти його після запуску. Посадка має бути рівною, без перекосу. Не забивайте важіль на вал: якщо шліци не збігаються, силове встановлення псує з’єднання й ускладнює наступне зняття.

Заміна та контроль

Працюйте із заглушеним двигуном, надійно встановивши скутер. Послабте стяжне кріплення, за потреби вийміть його та зніміть стару ніжку. Очистьте доступну ділянку вала й огляньте шліци, різьбу кріплення та затискач. Болт із пошкодженою різьбою слід замінити відповідним за розміром і вимогами до кріплення. Надягніть важіль у потрібному положенні та затягніть з’єднання з моментом, указаним у документації техніки.

Після встановлення перевірте, чи міцно тримається основа, як рухається відкидний упор і чи залишаються зазори протягом ходу важеля. Ніжка не повинна зсуватися на валу або впиратися в корпус. Якщо після натискання вона не повертається, перевірки потребує механізм повернення кікстартера: новий зовнішній важіль не усуває його несправності. Поруч із місцем кріплення огляньте вал і кришку на сліди тертя, а в шарнірі упору перевірте люфт та відсутність заїдання.
