Мембрана карбюратора основна із заслінкою 4T GY6 80 Ø18 мм VDK

Основна мембрана карбюратора із заслінкою для 4T GY6 80, позначення Ø18 мм. Вона працює у вакуумному механізмі піднімання заслінки: різниця тиску переміщує мембрану разом із заслінкою та дозувальною голкою. Герметичність мембрани й вільний рух заслінки потрібні для правильної реакції карбюратора на відкривання газу та зміну навантаження. Позначення 4T означає чотиритактний двигун.

Будова та ознаки зношення

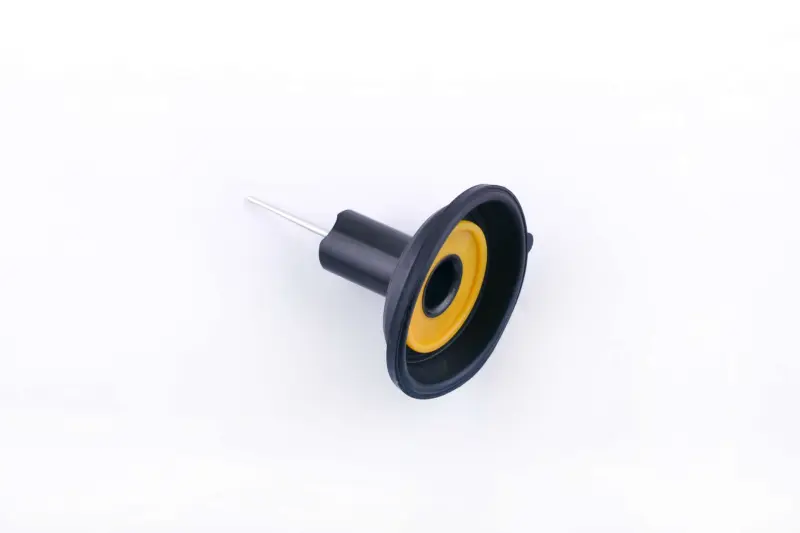

Деталь має круглу мембрану із зовнішньою посадковою крайкою, циліндричну заслінку в центрі та голку, що виступає з неї. Центральна кільцева частина жовта. Крайка мембрани вкладається в паз корпусу й притискається кришкою. Заслінка рухається в напрямній, тому перекіс або задирки на контактних поверхнях можуть заважати її ходу.

Мембрану замінюють через проколи, розриви, тріщини, втрату еластичності або деформацію краю. Негерметична вакуумна камера порушує піднімання заслінки: вона може реагувати із запізненням або не доходити до потрібного положення. Можливі прояви — провали під час розгону, повільне набирання обертів і брак тяги під навантаженням. Ці ознаки трапляються й за інших несправностей, тому спочатку оглядають мембрану та перевіряють рух заслінки.

Як перевірити відповідність

Порівняйте стару й нову деталі за діаметром і висотою заслінки, формою її нижньої частини, розміром мембрани та профілем посадкової крайки. Зверніть увагу на розташування напрямних, виступів і вирізів, якщо вони є. Мембрана має лягати в паз без натягування та складок. Якщо край не відповідає посадковому місцю, правильно затиснути його кришкою не вдасться.

Позначення Ø18 мм звіряйте разом із будовою встановленого карбюратора та вимірами знятої деталі. Також порівняйте довжину, профіль і спосіб кріплення голки: від них залежить дозування пального під час руху заслінки. Самої подібності зовнішньої форми для підбору недостатньо. Інша висота заслінки може обмежити її переміщення, невідповідна голка — змінити склад суміші, а неправильно підібрана крайка — порушити герметичність камери.

Заміна та перевірка

Дайте двигуну охолонути й очистьте місце навколо кришки карбюратора. Під час відкручування притримуйте кришку, оскільки під нею стоїть пружина. Зафіксуйте розташування мембрани, пружини та кріплення голки, після чого обережно вийміть стару деталь. Перевірте стан паза, кришки, пружини та напрямної заслінки. Забруднення або пошкодження поруч можуть завадити роботі навіть цілої мембрани.

Уведіть голку в її канал без тиску вбік і сумістіть напрямні. Посадкову крайку розправте по всьому колу, не розтягуючи її. Встановіть пружину та простежте, щоб під час закривання кришки край не вискочив із паза. Затиснута складка створює негерметичність і може пошкодити мембрану. Кріплення затягуйте рівномірно, дотримуючись вимог карбюратора. Герметик на крайку наносять лише тоді, коли це передбачено конструкцією.

Після складання перевірте, чи вільно рухається заслінка та чи повертається назад. Якщо вона заїдає, перевірте посадку й відповідність деталей; не намагайтеся усунути опір силою. Далі перевірте реакцію двигуна на плавне відкривання газу. Якщо провали залишилися, потрібно з'ясувати їхню причину, а не змінювати положення голки навмання.
