Кришка зірки розподільного вала Delta VDK

Кришка зірки розподільного вала Delta VDK закриває бічну порожнину головки циліндра, у якій розташована зірка розподільного вала. Разом зі справним ущільненням вона утримує оливу всередині та перешкоджає потраплянню бруду до приводу газорозподілу. Кришку знімають, коли потрібен доступ до зірки, і встановлюють назад після завершення робіт.

Форма та роль у двигуні

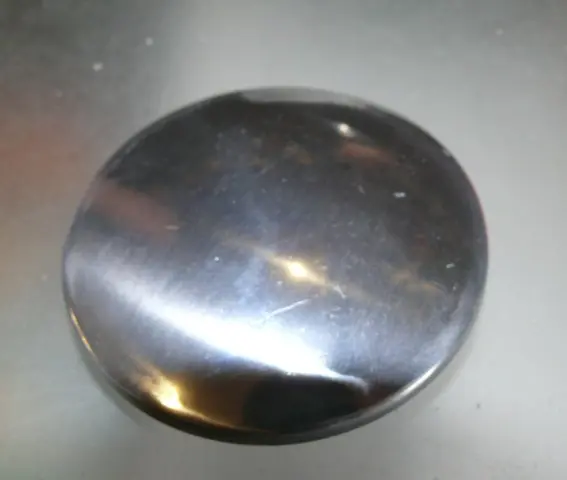

Кришка кругла, з опуклою зовнішньою поверхнею сріблястого кольору з блиском. Для правильного встановлення має збігатися не лише зовнішній обрис, а й форма посадкової частини. Деталь закриває порожнину головки, проте не регулює натяг ланцюга або положення розподільного вала. Сторонній звук із цієї ділянки потребує перевірки приводу: сама заміна кришки не усуває причину шуму.

Причини заміни

Кришку перевіряють після удару, появи тріщини, пошкодження краю або слідів оливи вздовж стику. Деформація чи глибокі подряпини на поверхні прилягання заважають ущільненню рівномірно притискатися. Дрібні потертості зовні не обов’язково впливають на герметичність, тому стан зовнішньої поверхні та придатність деталі до встановлення оцінюють окремо.

Якщо біля кришки з’явилася олива, спочатку очищають цю ділянку й з’ясовують, звідки вона надходить. Патьок може починатися вище та лише проходити через кришку. Коли підтікання виникає саме на стику, оглядають ущільнення, кріплення та обидві прилеглі поверхні. Затверділе, розірване чи зміщене ущільнення потребує заміни, навіть якщо корпус кришки залишився цілим.

Як перевірити відповідність

Орієнтиром слугують знята деталь і посадкове місце на головці циліндра. Порівняйте зовнішній діаметр, глибину та обриси внутрішньої частини, профіль краю, спосіб кріплення й розташування його елементів. Перевірте також поверхню, на яку лягає ущільнення. Схожої форми зовні недостатньо: інший внутрішній профіль може завадити кришці повністю стати на місце.

Зняте ущільнення можна використати як зразок, але пошкоджене повертати в з’єднання не варто. Поряд із кришкою оглядають поверхню головки та кріплення. Залишки старого ущільнення, задирки й пошкоджена різьба заважають щільному приляганню. Якщо деталь не сідає вільно, її не підтягують до головки силою: спочатку перевіряють відповідність посадки та положення ущільнення.

Заміна та контроль стику

До роботи беруться після охолодження двигуна. Спершу прибирають бруд навколо кришки, щоб він не осипався у відкриту порожнину. Після зняття обережно очищають поверхні від залишків ущільнення, не дряпаючи їх і не залишаючи сміття біля зірки. Далі перевіряють край кришки, готують відповідне ущільнення та встановлюють деталь рівно, без перекосу.

Кріплення затягують відповідно до вимог посібника з обслуговування двигуна. Герметик використовують лише тоді, коли це передбачено конструкцією; ним не заповнюють проміжок, що виник через неправильний підбір. Надмірне зусилля може пошкодити кріплення або деформувати кришку. Після складання перевіряють прилягання по колу, а після короткого запуску оглядають стик на свіжі сліди оливи. Якщо з’єднання підтікає, причину усувають до подальшої експлуатації.
