Вакуумний паливний кран Suzuki AD50 VDK

Вакуумний паливний кран Suzuki AD50 VDK керує надходженням бензину до карбюратора. Коли двигун працює, розрідження подає сигнал на відкриття паливного каналу. Після зупинки двигуна кран має перекрити подачу. Від його справності залежить, чи отримуватиме карбюратор пальне під час роботи та чи припиниться його надходження після вимкнення мотора.

Будова та приєднання шлангів

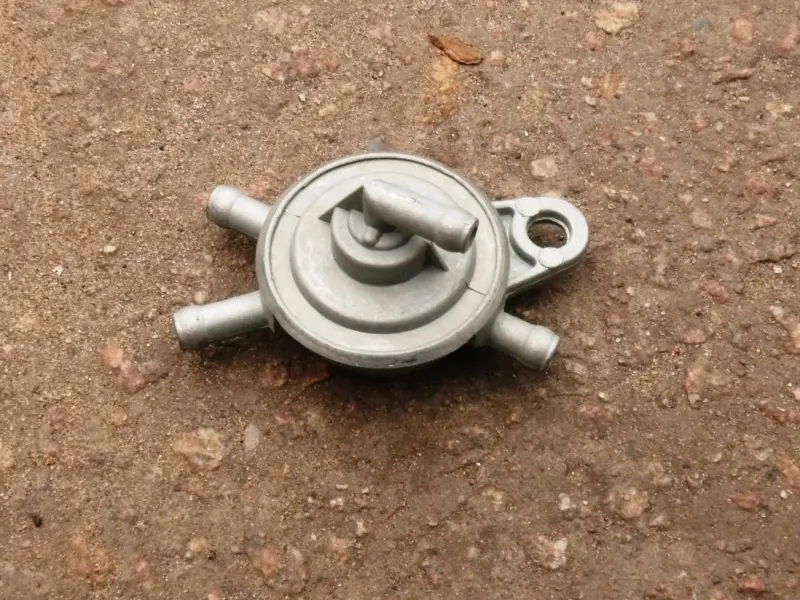

Кран має круглий корпус, штуцери для шлангів і кріпильне вушко з отвором. Напрямок штуцерів впливає на прокладання шлангів у місці встановлення. Вони мають підходити до з’єднань вільно, без натягу, різких вигинів і торкання гарячих частин двигуна. Тому під час добору потрібно порівнювати не лише загальну форму крана, а й розташування його приєднань.

Для вакуумного керування потрібен герметичний шланг, яким надходить розрідження. Тріщини, нещільне з’єднання або перетиснута ділянка можуть завадити відкриванню навіть справного крана. Паливні та вакуумні лінії під’єднують відповідно до їхнього призначення. Орієнтиром служать схема конкретної техніки та підключення демонтованої деталі, а не зручність доступу до штуцера.

Ознаки несправності

Перевірка крана потрібна, якщо двигун важко запускається після стоянки, працює з перебоями через нестачу бензину або глухне під навантаженням. Підтікання біля корпусу чи штуцерів також потребує уваги. Ще одна причина перевірки — надходження пального без керувального розрідження. Ці прояви не завжди означають поломку самого крана: спершу перевіряють стан його шлангів і встановлюють причину порушення подачі.

Як підібрати заміну

• Порівняйте форму корпусу та розміщення кріпильного вушка з демонтованим краном.
• Звірте кількість, напрямок і зовнішній діаметр штуцерів під шланги.
• Перевірте призначення всіх приєднань і відповідність схемі паливної системи.
• Оцініть простір для корпусу, доступ до кріплення та можливість прокласти шланги без заломів.

Посадка шланга на штуцері має бути щільною. Надто вільний шланг не варто компенсувати лише сильнішим затягуванням хомута: таке з’єднання може пропускати бензин або повітря. Якщо кріплення не збігається чи виходи спрямовані інакше, корпус опиняється під зайвим навантаженням, а шланги можуть перегинатися й обмежувати надходження пального.

Заміна та перевірка

Кран знімають на охололому двигуні, подалі від відкритого вогню та іскор. Спочатку припиняють надходження бензину з бака способом, передбаченим конструкцією техніки, а залишки збирають у придатну ємність. Шланги позначають до від’єднання, щоб зберегти правильну схему. Після цього звільняють з’єднання, відкручують кріплення й установлюють новий кран без перекосу.

Разом із краном оглядають паливні та вакуумні шланги, особливо їхні кінці, а також хомути. Потріскані, затверділі або розтягнуті шланги замінюють; пошкоджені хомути також потребують заміни. Після складання перевіряють, чи сухі стики та чи немає перетиснутих ділянок. Під час запуску перевіряють подачу бензину, а після зупинки — її перекриття. Якщо з’являється підтікання або подача працює неправильно, повторно перевіряють з’єднання та відповідність підключення схемі.
