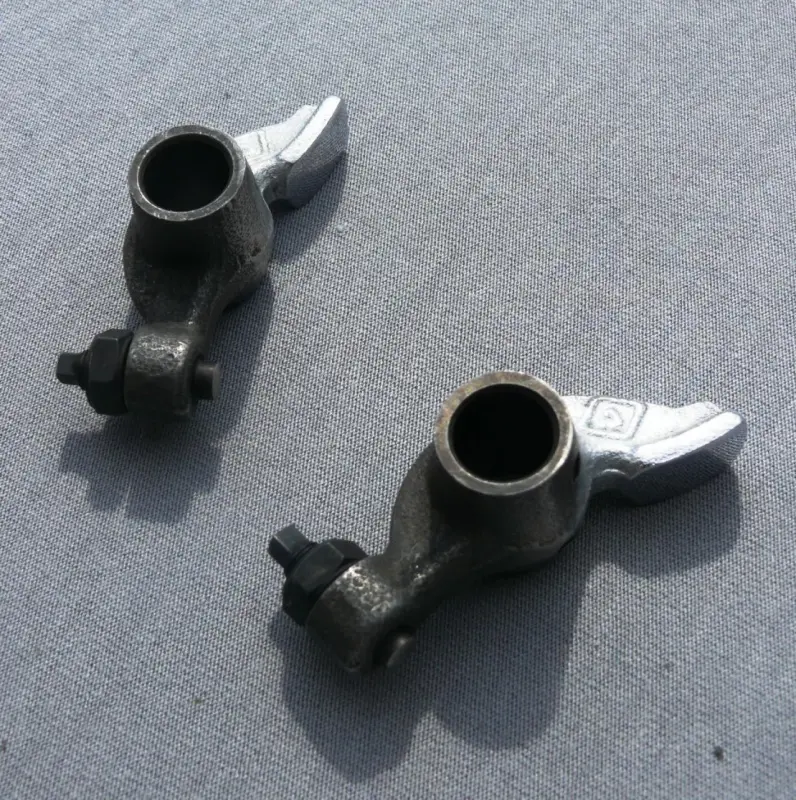

Коромисла клапанів (рокери), пара, 4T GY6 50 VDK

Коромисла клапанів, які також називають рокерами, для чотиритактного двигуна GY6 50 — пара деталей клапанного механізму. Позначення VDK збережено в назві. Коромисло передає рух від кулачка розподільного вала до клапана: одне плече сприймає зусилля кулачка, інше натискає на клапан. Коли кулачок проходить робочу ділянку, пружина повертає клапан у закрите положення. Справні поверхні та правильна посадка коромисла потрібні для стабільної роботи механізму й точного регулювання зазору.

Будова та ознаки зношення

Кожне коромисло має центральний отвір для осі, контактний майданчик на одному плечі та регулювальний гвинт із контргайкою на іншому. Гвинтом задають клапанний зазор, після чого фіксують його контргайкою. Під час перевірки оглядають поверхню контакту з кулачком, отвір під вісь, різьбу гвинта та його кінець, що взаємодіє з клапаном.

Деталь потребує заміни за наявності задирів, раковин, помітного спрацювання контактного майданчика, пошкодженої різьби або надмірного люфту на осі. Стукіт у головці циліндра чи зазор, який знову змінюється невдовзі після регулювання, є приводом перевірити коромисла. Водночас такі прояви можуть виникати через зношену вісь або кулачок, тому рішення про заміну приймають після огляду деталей, що працюють разом.

Як перевірити відповідність

Зіставте зняту пару з новими коромислами за формою плечей, розташуванням отвору під вісь, шириною посадкової частини та положенням контактного майданчика. Перевірте, де розміщений регулювальний гвинт і як його кінець підходить до торця клапана. Навіть невелика різниця в геометрії може змістити контакт, обмежити рух або не дати виставити потрібний зазор.

Орієнтуйтеся також на конструкцію головки циліндра, яка фактично встановлена на двигуні. Це особливо доречно після попередніх ремонтів із заміною деталей клапанного механізму. Збережіть старі коромисла для порівняння та позначте місце кожного під час розбирання. Невідповідна деталь може заклинювати на осі, натискати на клапан зі зміщенням і прискорювати зношення поверхонь, з якими контактує.

Заміна та налаштування

Розбирають механізм на охололому двигуні, встановивши його в положення, передбачене сервісним керівництвом. Після зняття коромисел перевіряють осі, кулачки розподільного вала й торці клапанів. Шукають задири та виробіток, перевіряють чистоту шляхів подачі мастила до поверхонь тертя. Якщо опора чи кулачок пошкоджені, причину усувають разом із заміною коромисел, інакше нові деталі також швидко зношуватимуться.

Перед складанням посадкові та контактні поверхні змащують моторною оливою. Коромисла повертають на відповідні місця, перевіряють вільний рух без закушування та затягують кріплення за вимогами керівництва двигуна. Після цього регулюють клапанні зазори, притримуючи гвинти під час затягування контргайок, і повторюють вимірювання. Замалий зазор заважає клапану повністю закриватися, завеликий спричиняє стукіт та ударне навантаження. До запуску механізм прокручують вручну за передбаченою процедурою й перевіряють, чи немає заїдання.
