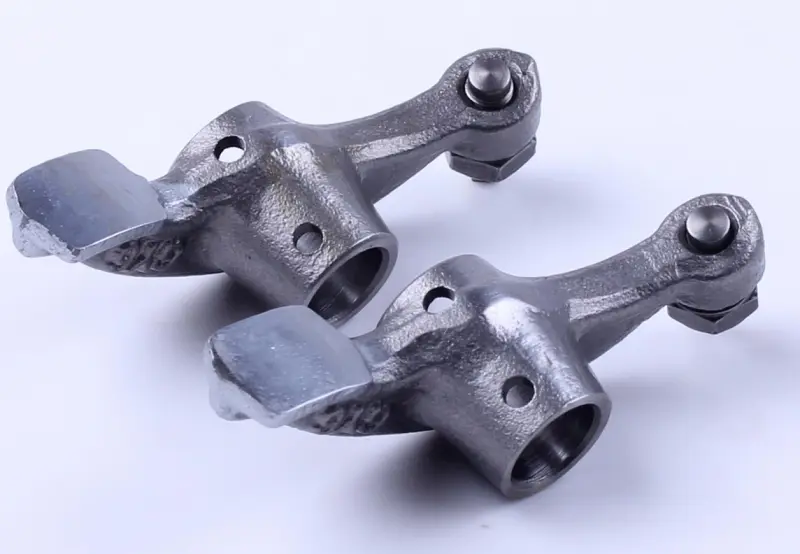

Коромисла клапанів (рокери), пара, 4T GY6 125/150 AMG

Коромисла клапанів (рокери) 4T GY6 125/150 AMG — пара деталей клапанного механізму чотиритактного двигуна. Вони передають рух від розподільного вала до клапанів: коромисло повертається на осі та натискає на клапан. Стан опорного отвору й поверхонь контакту впливає на сталість клапанного зазору та роботу механізму газорозподілу.

Будова та ознаки зношення

Кожне коромисло має центральний отвір для осі, контактний майданчик на одному плечі та регулювальний гвинт із контргайкою на іншому. Гвинтом задають клапанний зазор, контргайкою фіксують його положення. Під час перевірки потрібно оглянути і майданчик, і посадку на вісь, і різьбу: справність лише однієї з цих ділянок не означає, що деталь придатна до подальшої роботи.

Стукіт у головці циліндра та зазор, який знову змінюється невдовзі після регулювання, — привід перевірити рокери. Задири, викришування або глибокі сліди спрацювання на контактному майданчику, надмірний люфт на осі й пошкоджений регулювальний гвинт допомагають виявити проблему. Самого звуку для висновку недостатньо: джерелом стукоту можуть бути й сусідні деталі клапанного механізму.

Брак мастила, забруднена олива та неправильний клапанний зазор прискорюють зношення. Разом із коромислами огляньте їхні осі, кулачки розподільного вала та торці стрижнів клапанів, на які тиснуть гвинти. Якщо залишити зношену вісь або пошкоджений кулачок, нові рокери не усунуть причину люфту чи швидкого спрацювання. Супутні деталі замінюють за результатом огляду.

Як перевірити відповідність

Порівняйте зняті коромисла з новими: форму та розташування плечей, діаметр отвору під вісь, ширину посадки, положення контактного майданчика й регулювального гвинта. Зіставте отвори та перевірте, чи достатньо місця для руху деталі в опорі. Близька зовнішня форма не виключає різниці в геометрії, через яку гвинт натискатиме на клапан зі зміщенням.

Для підбору враховуйте будову головки циліндра, яка стоїть на двигуні, та розміри демонтованих деталей. Якщо головку вже замінювали, перевірка лише за позначенням двигуна не дає повної впевненості в посадці. До завершення порівняння збережіть порядок розташування старих рокерів — це допоможе зіставити кожен із його місцем і правильно зібрати механізм.

Особливості заміни

До розбирання двигун має охолонути. Запам’ятайте положення осей і деталей, що їх утримують. Очистьте посадкові місця, перевірте надходження оливи до поверхонь тертя та змастіть їх моторною оливою під час складання. На встановлених осях коромисла мають рухатися вільно, без заїдання. Пошкодження опор потрібно усунути до завершення монтажу.

Клапанні зазори та затягування кріплень виконуйте за настановою для конкретного двигуна. Під час затягування контргайки притримуйте регулювальний гвинт, а після фіксації ще раз виміряйте зазор. Вручну прокрутіть колінчастий вал і перевірте, чи немає заклинювання. Замалий зазор може заважати клапану повністю закриватися, завеликий спричиняє удари та стукіт. Якщо геометрія коромисла не відповідає механізму, регулювання зазору цього не виправить.
