Комутатор запалювання 4T GY6 50 VDK

Комутатор запалювання 4T GY6 50 VDK призначений для системи запалювання чотиритактного двигуна. Блок керує імпульсом, що надходить до котушки запалювання, та бере участь в утворенні іскри в потрібний момент. Правильно підібраний комутатор має відповідати схемі запалювання: сама лише схожість роз’ємів не підтверджує, що підключення буде правильним.

Будова та роз’єми

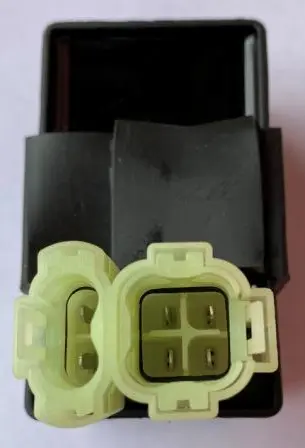

Комутатор має чорний прямокутний корпус і два роз’єми зі світлими корпусами: на два та на чотири контакти. На них є виступи для фіксації колодок проводки. Під час порівняння зі знятим блоком перевіряють форму напрямних, положення фіксаторів і розташування контактів. Призначення виводів також має збігатися зі штатною схемою, щоб підключити деталь без перероблення проводки.

Причини перевірки та заміни

Комутатор перевіряють, коли немає іскри, двигун важко запускається, раптово глухне або працює з перебоями після прогрівання. Ці симптоми можуть виникати й через несправну свічку, котушку запалювання, пошкоджений провід чи ненадійний контакт у колодці. Тому заміну блока варто виконувати після перевірки з’єднань і встановлення причини несправності.

На знятому комутаторі перевіряють цілісність корпусу, стан контактів і наявність слідів перегрівання біля виводів. Окислення або розхитана колодка можуть спричиняти переривання контакту під час вібрації. Новий блок не виправить пошкодження роз’єму проводки, тож такий дефект потрібно усунути разом із заміною несправної деталі.

Як перевірити відповідність

Зіставте позначення знятого комутатора, схему запалювання скутера та призначення кожного контакту. Окремо з’ясуйте тип живлення: блоки, що працюють від змінного та постійного струму, не можна підбирати лише за однаковою формою корпусу. Кольори проводів допомагають орієнтуватися, але правильність підключення визначають за схемою конкретної техніки. Перевірте також посадку в штатному кріпленні й довжину проводів — після встановлення вони не повинні бути натягнуті.

Встановлення

Вимкніть запалювання та знеструмте техніку в порядку, передбаченому для скутера. Перед від’єднанням позначте розташування колодок. Відпустіть фіксатори й роз’єднайте з’єднання, тримаючись за корпуси роз’ємів, а не за проводи. Огляньте контакти з боку проводки: підгорілі, ослаблені чи втоплені виводи потрібно привести до ладу до підключення нового комутатора.

Закріпіть блок у штатному місці, вставте колодки до фіксації та прокладіть проводи без різких перегинів, подалі від гарячих поверхонь і рухомих деталей. Якщо роз’єми не стикуються, не зрізайте напрямні та не переставляйте контакти навмання. Помилка в підключенні може спричинити відсутність іскри або пошкодження компонентів запалювання. Після заміни перевірте запуск і роботу прогрітого двигуна. Якщо перебої залишилися, поверніться до перевірки з’єднань і пов’язаних деталей системи запалювання.
