Комутатор запалювання CDI 2T TB50, Suzuki RUN VDK

Комутатор запалювання для двотактних скутерів TB50, Suzuki RUN керує імпульсом, який надходить до котушки запалювання для утворення іскри. Позначення 2T означає двотактний двигун. Корпус має маркування CDI — загальноприйняте позначення конденсаторної системи запалювання. Блок встановлюють замість несправного після перевірки проводки та інших складників системи.

Будова та з’єднання

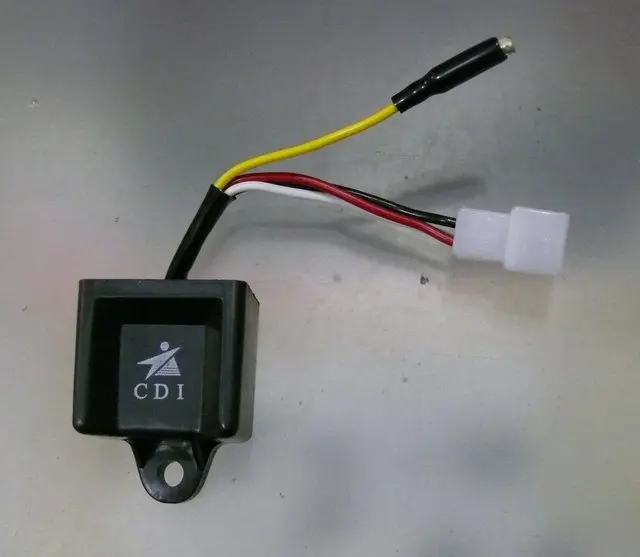

Комутатор має чорний корпус із кріпильним вушком і круглим отвором. Від нього відходить джгут: червоний, білий і чорний проводи підведені до білого роз’єму, а жовтий провід має окремий наконечник із чорною ізоляцією. Під час добору звіряють обидва з’єднання, адже відповідність лише основної колодки ще не означає правильного підключення.

Вушко призначене для фіксації блока, щоб його вага не припадала на проводи. Після встановлення джгут має вільно діставати до з’єднань. Його прокладають подалі від гарячих поверхонь та гострих країв, залишаючи достатньо місця для підключення без натягу й різких перегинів.

Ознаки можливої несправності

Комутатор перевіряють, коли зникає іскра, двигун важко запускається, працює з перебоями або глухне після прогрівання. Ці симптоми не є достатньою підставою одразу міняти блок. Подібні порушення виникають через поганий контакт у колодці, обрив проводу, несправність свічки, свічкового ковпачка чи котушки запалювання.

Спочатку оглядають з’єднання та перевіряють систему за схемою скутера. Тріщини корпусу, пошкодження виводів біля блока або наслідки помилкового підключення також можуть бути причиною заміни. Якщо клеми окислені чи не тримаються щільно, цей недолік усувають разом із заміною деталі: інакше перебої можуть залишитися.

Як підібрати блок

Зіставте зі знятим комутатором форму колодки та її ключі, кількість і розташування контактів, окремий вивід і місце кріплення. Переконайтеся, що корпус поміщається у відведеному місці, а джгут можна прокласти без затискання. Призначення контактів перевіряють за схемою штатного запалювання, а не лише за кольором ізоляції проводів.

Для сумісності CDI мають відповідати тип живлення блока та сигнальні підключення. Однакові на вигляд колодки можуть відрізнятися розпінуванням. Невдалий добір здатен спричинити відсутність іскри, нестійку роботу двигуна або пошкодження складників запалювання. Переставляти контакти навмання, щоб пристосувати роз’єм, не варто.

Порядок встановлення

Перед роботою вимикають запалювання, а за наявності акумулятора від’єднують його відповідно до інструкції техніки. Зберігають схему прокладання джгута та розташування з’єднань старого блока. Колодку роз’єднують, тримаючи за корпус, без ривків за проводи, після чого звільняють кріплення комутатора.

Новий блок фіксують на штатному місці, під’єднують основний роз’єм та окремий провід згідно зі схемою. Поруч оглядають клеми, ізоляцію і ділянки джгута, які можуть тертися об інші деталі. Пошкоджені контакти чи колодку замінюють, проводи вкладають без натягу та защемлення.

Завершивши монтаж, перевіряють щільність з’єднань, запуск і рівномірність роботи двигуна. Якщо несправність не зникла, повертаються до перевірки системи запалювання. Повторна заміна блока без пошуку причини не виправить пошкоджену проводку або ненадійний контакт.
