Колодки зчеплення 4T GY6 50 AMG

Колодки зчеплення 4T GY6 50 AMG призначені для відцентрового зчеплення скутера. Через контакт із дзвоном зчеплення вони передають обертання на привід колеса, коли двигун набирає оберти. На холостому ходу справний механізм роз'єднує цей зв'язок. Позначення 4T означає чотиритактний двигун. Колодки замінюють, коли зношені фрикційні накладки, пошкоджені рухомі частини або порушене вмикання зчеплення.

Будова та робота

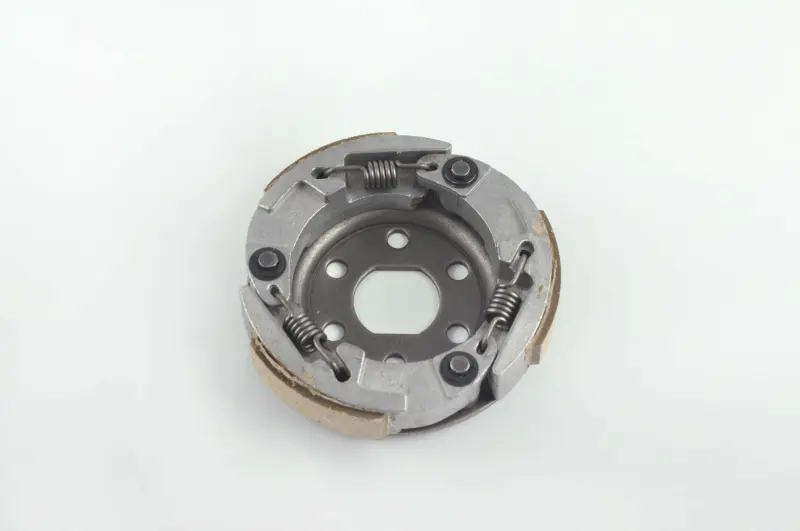

На спільній основі розташовані три колодки із зовнішніми фрикційними накладками та три стяжні пружини. Зі збільшенням обертів відцентрова сила розводить колодки, і накладки притискаються до внутрішньої поверхні дзвона. Так зчеплення починає передавати обертання. Коли оберти падають, пружини повертають колодки у початкове положення. Плавність рушання залежить від вільного руху колодок, стану пружин і рівномірного прилягання накладок.

Ознаки зношення

Ривки на початку руху, тремтіння скутера під час рушання, запізніле вмикання зчеплення або підвищення обертів без належного прискорення — привід оглянути механізм. Запах перегрітих накладок також потребує перевірки. За самими симптомами колодки не бракують: після розбирання оцінюють залишкову товщину накладок, нерівномірне стирання, тріщини, відшарування та сліди перегрівання. Перевіряють, чи немає заїдання та надмірного люфту в місцях повороту колодок, чи цілі пружини.

Разом із колодками оглядають внутрішню поверхню дзвона. Глибокі канавки, нерівномірне зношення та сліди сильного перегрівання заважають правильному контакту з накладками. Нові колодки не усунуть дефектів цієї поверхні. Якщо на накладки потрапили олива або мастило, необхідно знайти й усунути причину забруднення: воно зменшує тертя та спричиняє проковзування. Інакше після заміни зчеплення може знову працювати з ривками й перегріватися.

Як перевірити відповідність

Порівняйте нову деталь зі знятою за діаметром колодок у складеному стані, шириною накладок, висотою основи та формою центрального посадкового отвору. Звірте розташування кріплень, осей повороту й місць зачеплення пружин. Колодки мають відповідати внутрішньому діаметру та робочій глибині дзвона. Схожий зовнішній контур ще не означає однакової посадки: помилка в розмірах може завадити закріпленню, спричинити постійне тертя об дзвін або контакт лише частиною накладки.

Заміна та перевірка

Роботу починають на охололому скутері з вимкненим двигуном, встановивши його на стійку опору. Знімають кришку трансмісії, а потім дзвін зчеплення, утримуючи його відповідним фіксатором. Під час подальшого розбирання враховують зусилля великої пружини веденого шківа. Кріплення, яке утримує цю пружину, звільняють лише за контрольованого стискання. Послідовність розбирання та моменти затягування визначають за керівництвом конкретного скутера.

Під час складання перевіряють положення втулок, шайб і дистанційних деталей, надійність зачеплення пружин та повернення кожної колодки. Фрикційні накладки й поверхню дзвона, з якою вони контактують, залишають чистими та без мастила. Пошкоджені кріплення й деталі фіксації замінюють. Після встановлення дзвона та захисної кришки перевіряють роботу зчеплення без різкого навантаження. Скутер має рушати рівномірно, без стороннього шуму та сильної вібрації. Якщо залишилися ривки або проковзування, спочатку з'ясовують причину, а вже потім продовжують експлуатацію.
