Колодки зчеплення 4T GY6 50 VDK

Колодки зчеплення 4T GY6 50 VDK призначені для відцентрового зчеплення чотиритактного скутера. Обертання передається на дзвін зчеплення, коли фрикційні накладки притискаються до його внутрішньої поверхні. На малих обертах пружини утримують колодки зведеними. Зі збільшенням обертів колодки розходяться, входять у контакт із дзвоном і передають тягу далі до заднього колеса.

Як працюють колодки

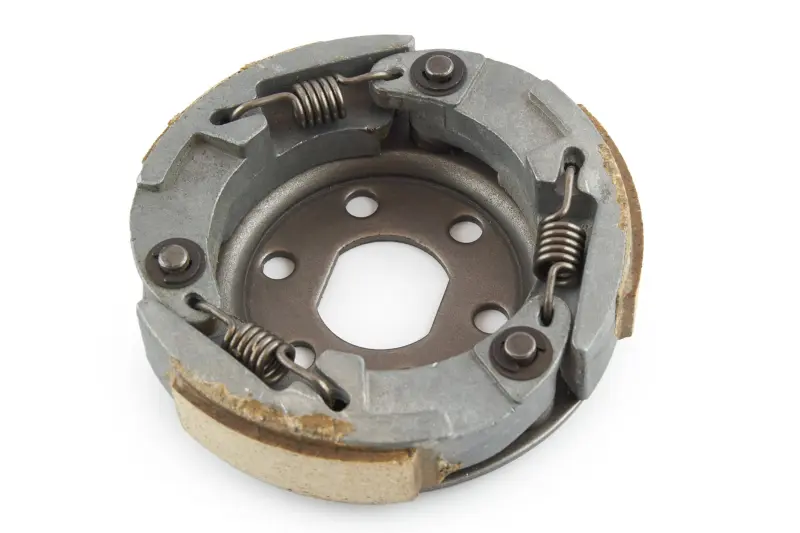

На круглому основанні розташовані три колодки зі зворотними пружинами. Кожна має накладку на зовнішній стороні, а в центрі основи є посадковий отвір. Під час рушання між накладками й дзвоном виникає короткочасне проковзування, яке поступово зношує поверхні тертя. Плавність увімкнення залежить від рівномірного контакту накладок, вільного руху колодок і справності пружин, що повертають їх у початкове положення.

Ознаки зношення

Колодки варто оглянути, якщо скутер рушає ривками, тремтить на початку руху або набирає оберти із затримкою передавання тяги. Під час розбирання перевіряють залишкову товщину накладок, наявність тріщин, відколів, відшарування та нерівномірного стирання. Перегрів і забруднення оливою погіршують зчеплення поверхонь. Самі симптоми ще не визначають причину: пошкоджений дзвін чи заклинювання шарнірів також можуть порушувати роботу зчеплення.

Підбір за знятою деталлю

Зіставте зовнішній діаметр зведених колодок, ширину накладок і загальну висоту. Перевірте розміри та форму центрального отвору, розташування кріплення й виліт основи. Внутрішній робочий діаметр дзвона має відповідати колодкам, а після складання вони повинні розміщуватися без перекосу. Однакова кількість колодок не визначає взаємозамінність: відмінності в посадці або висоті можуть завадити монтажу чи спричинити неправильний контакт поверхонь.

Разом із колодками огляньте деталі, які залишаються в зчепленні. Перевірте внутрішню поверхню дзвона на глибокі канавки, тріщини та нерівномірне вироблення. Оцініть стан шарнірів, пружин і місць їх зачеплення. Зношений дзвін може спричиняти ривки навіть із новими накладками та прискорювати їх стирання. Пошкоджена пружина заважає колодці повертатися після зниження обертів, тому її стан також впливає на результат заміни.

Монтаж і перевірка

До зчеплення дістаються після зняття кришки трансмісії та дзвона. Послідовність розбирання й момент затягування кріплення беруть із настанови до конкретного скутера. Зафіксуйте порядок розміщення шайб, втулок та інших посадкових деталей, щоб відновити його під час складання. Якщо робота потребує розбирання веденого шківа, стиснуту пружину утримують відповідним пристосуванням. Кріплення, що утримує її під навантаженням, не відкручують без фіксації.

Накладки та внутрішню поверхню дзвона залишають чистими й сухими: олива та мастило на них неприпустимі. Після встановлення перевірте посадку, затягування кріплення та вільний рух колодок. Першу перевірку виконують під час плавного рушання, без різкого навантаження. Скрегіт, сильна вібрація або постійне ввімкнення зчеплення на холостому ходу — привід знову перевірити складання. Невідповідні розміри чи перекіс можуть спричинити безперервне тертя, перегрів і швидке зношення накладок та дзвона.
