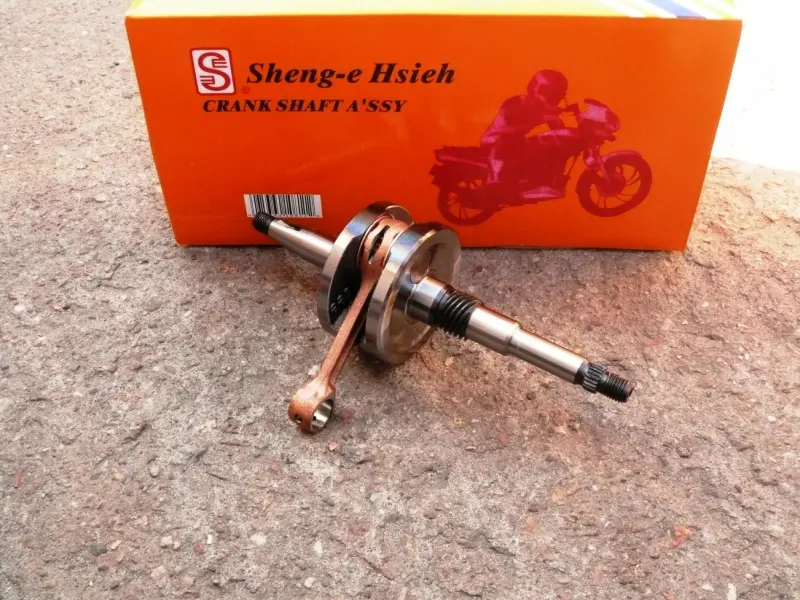

Колінвал Honda TACT AF16 SEE (#VDK)

Колінвал Honda TACT AF16 SEE (#VDK) призначений для ремонту двигуна скутера. Через шатун він сприймає зусилля від поршня та перетворює його зворотно-поступальний рух на обертання. Справний колінвал потрібен для рівномірної роботи двигуна й правильного руху шатуна. Пошкодження посадкових поверхонь, порушення геометрії або зношення шатунного з’єднання стають причинами заміни, оскільки подальша робота може пошкодити суміжні деталі.

Будова та ознаки зношення

Між двома щоками колінвала розташований шатун, а з обох боків виступають кінці вала з ділянками різної форми. На кінцях є різьба, на одному з них — шліци. Форма цих ділянок визначає, як встановлюються та закріплюються сполучені деталі. Тому під час підбору перевіряють кожну посадку: схожої форми щік недостатньо, якщо різьба, шліци або розташування уступів відрізняються.

Металевий стукіт у картері, посилена вібрація, заїдання під час обертання та відчутний радіальний люфт нижньої головки шатуна — приводи перевірити механізм. Лише за звуком визначати несправність колінвала не варто: шум можуть спричиняти й корінні підшипники. Бічне переміщення шатуна перевіряють окремо від радіального люфту та порівнюють із допусками двигуна. Після заклинювання додатково контролюють биття вала, стан шийок і наявність слідів перегрівання.

Як підібрати заміну

Звірте позначення двигуна та зіставте новий колінвал зі знятим. Потрібно порівняти загальну довжину, відстань між щоками, діаметри й довжину посадок під корінні підшипники та сальники. На обох кінцях перевірте різьбу, шліци, форму посадкових ділянок і положення уступів. Для цього потрібні вимірювання: навіть невелика різниця в посадці може завадити встановити підшипник у належне положення або правильно закріпити сполучену деталь.

Для шатуна мають значення міжосьова відстань, розміри верхньої головки та її сполучення з поршневим пальцем і підшипником. Невідповідність впливає на положення поршня й вільний рух механізму. Перевіряти слід обидва кінці колінвала та шатун, а не лише ту частину, яка найбільше нагадує стару. Невідповідну посадку не можна виправити сильнішим затягуванням кріплення: перекіс перевантажує підшипники й може спричинити заклинювання.

На що зважати під час монтажу

Для заміни колінвала двигун розбирають, відкриваючи доступ до картера. Посадкові місця очищують, корінні підшипники та сальники перевіряють, а зношені чи пошкоджені замінюють. Також оглядають поршневий палець і підшипник верхньої головки шатуна. Якщо попередній механізм зруйнувався, з картера ретельно видаляють металеві частинки: вони можуть потрапити між поверхнями тертя та пошкодити нові деталі одразу після запуску.

Для встановлення використовують відповідні пристосування й дотримуються послідовності складання двигуна. Не передають монтажне зусилля через шатун і не б’ють по різьбових кінцях: так можна пошкодити різьбу або порушити співвісність. Моменти затягування беруть із ремонтного керівництва. Після складання колінвал має обертатися вільно, без заїдань і торкання щоками картера. Якщо обертання нерівномірне або є туга ділянка, причину усувають до запуску, щоб не прискорити зношення підшипників та ущільнень.
