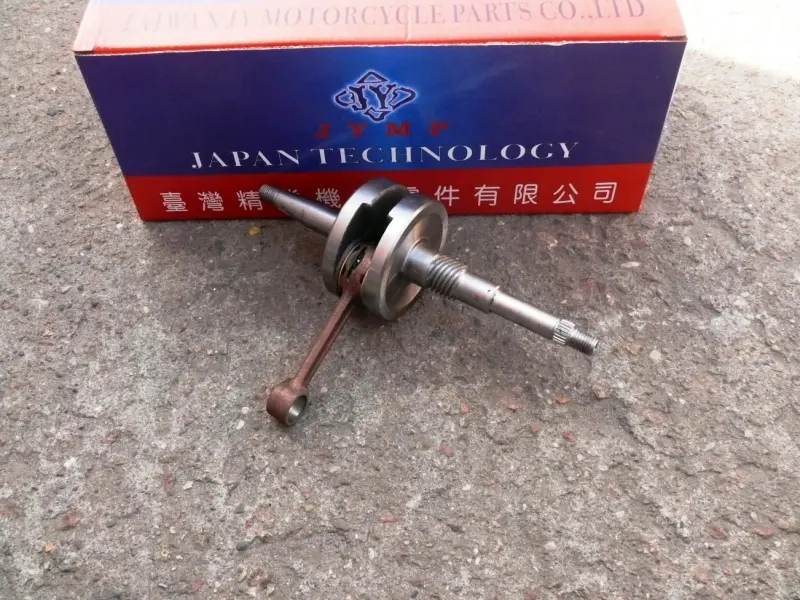

Колінвал для Honda TACT AF16 VDK

Колінвал для Honda TACT AF16 VDK перетворює зворотно-поступальний рух поршня на обертання, яке двигун передає трансмісії. Вал розташований у картері та працює разом із шатуном, поршнем і корінними підшипниками. Його стан впливає на рівномірність обертання, вібрацію та роботу кривошипно-шатунного механізму.

Конструкція та ознаки зношення

Колінвал має дві щоки, кривошипний палець, шатун і виступні кінці вала. На кінцях є посадкові ділянки, різьба та шліци для з'єднання із суміжними деталями. Під час підбору враховують не лише загальну форму, а й розташування цих поверхонь: відмінність посадок може завадити встановленню підшипників або правильному закріпленню деталей приводу.

Стукіт у нижній частині двигуна, посилення вібрації, заїдання під час обертання та люфт нижньої головки шатуна — причини перевірити кривошипний механізм. Такі прояви можливі й у разі пошкодження корінних підшипників, тому рішення про заміну приймають після огляду. На знятому валу перевіряють рух шатуна, посадкові поверхні, цілісність різьби та шліців. Радіальний люфт шатуна й бічне переміщення оцінюють окремо, порівнюючи їх із ремонтними допусками двигуна.

Зношення прискорюють недостатнє змащування, перегрів, забруднення та тривала робота з несправними підшипниками. Колінвал замінюють, якщо посадки пошкоджені, зношення перевищує допустиме або порушена геометрія. Водночас потрібно усунути причину несправності, інакше нова деталь працюватиме в тих самих несприятливих умовах.

Перевірка відповідності

Зіставте новий колінвал зі знятим і перевірте будову двигуна. Схожі щоки та однакова на око довжина не забезпечують відповідності. Найбільше значення мають місця з'єднання з підшипниками, ущільненнями й деталями, що закріплюються на кінцях вала.

• Звірте діаметри та довжину посадкових шийок, положення уступів і відстань між опорами.
• Порівняйте обидва кінці вала: форму посадок, різьбу, шліци та спосіб фіксації суміжних деталей.
• Перевірте розміри щік і розташування кривошипного пальця, від якого залежить хід поршня.
• Зіставте довжину шатуна й розміри верхньої головки з поршневим пальцем та відповідним з'єднанням.

Що врахувати під час заміни

Для встановлення колінвала двигун розбирають і роз'єднують картер. До складання оглядають корінні підшипники, сальники, їхні посадкові місця та з'єднання шатуна з поршневим пальцем. Зношені підшипники й ущільнення замінюють разом із валом. Прокладки та інші ущільнювальні деталі добирають відповідно до будови двигуна, а картер очищують від забруднень, здатних пошкодити нові з'єднання.

Монтаж виконують відповідними пристосуваннями, дотримуючись порядку складання двигуна. Удари по кінцях вала можуть пошкодити різьбу та порушити центрування. Половини картера мають з'єднуватися без перекосу; спроба стягнути їх кріпленням через опір створює зайве навантаження на вал і підшипники. Під час посадки підшипника зусилля передають на потрібне кільце, а не через тіла кочення.

Після складання перевіряють легкість обертання, положення шатуна та відсутність зачіпання рухомих частин за картер. Кріплення затягують за вимогами двигуна. Невідповідні посадки або геометрія колінвала можуть спричинити люфт підшипників, порушення роботи ущільнень, вібрацію та пошкодження поршневої групи. Перевірка розмірів до монтажу допомагає уникнути повторного розбирання.
